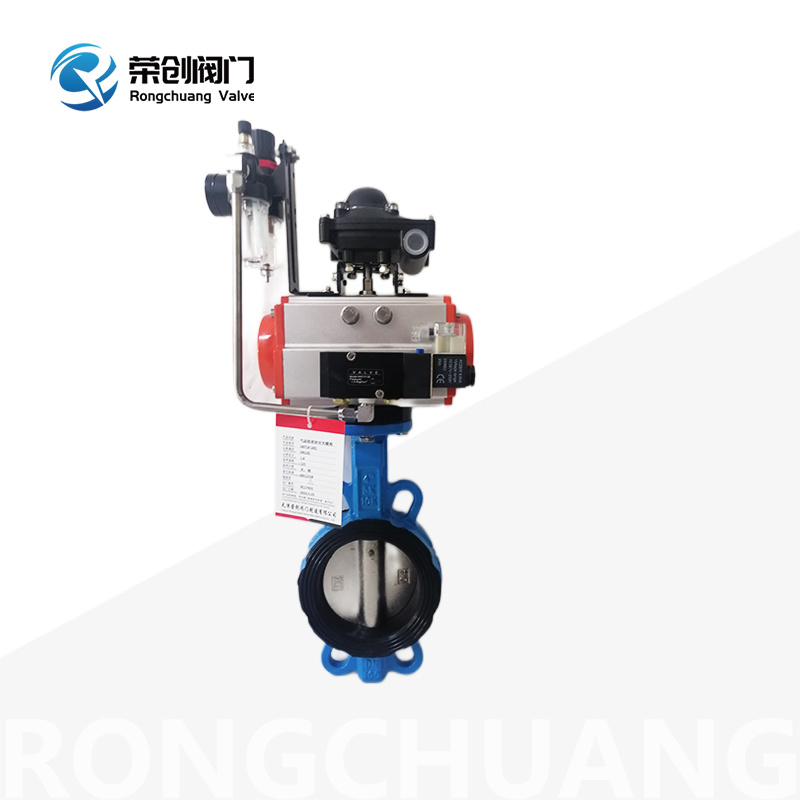

氣動對夾蝶閥

訂購熱線：13110027300

分享到：

此閥尺寸小，重量輕

，可在各種介質管道中作為截斷

、調節流量的設備。通過選用不同材質的閥板和密封座

，以及板

、軸通過無銷連接可用于更惡劣的工況

，如脫硫

、真空

、海水淡化系統等。凸耳對夾式蝶閥可實現閥門的下游管線及設備在線修復

，并且該閥可實現閥門的下游管線及設備在線修復

，并且該閥可安裝在管端作為排氣閥使用。此閥適用在石油

、化工

、食品、醫藥

、造紙、水電

、船舶

、給排水、冶煉

、能源等系統管路上

，可在多種腐蝕性、非腐蝕性的氣體

、液體

、半流體以及固體粉末管和容器上作為調節和截流設備使用。

所屬分類

蝶閥系列

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　此閥尺寸小

，重量輕

，可在各種介質管道中作為截斷、調節流量的設備

。通過選用不同材質的閥板和密封座

，以及板、軸通過無銷連接可用于更惡劣的工況

，如脫硫

、真空、海水淡化系統等

。凸耳對夾式蝶閥可實現閥門的下游管線及設備在線修復

，并且該閥可實現閥門的下游管線及設備在線修復，并且該閥可安裝在管端作為排氣閥使用

。此閥適用在石油

、化工

、食品、醫藥

、造紙

、水電、船舶

、給排水

、冶煉、能源等系統管路上

，可在多種腐蝕性

、非腐蝕性的氣體、液體

、半流體以及固體粉末管和容器上作為調節和截流設備使用

。

產品參數：

主要性能參數：
公稱壓力	PN 1.0/1.6Mpa
適用溫度	≤120℃
適用介質	水、空氣、食品、油品
主要零部件	閥體、閥瓣、閥桿、閥座、轉軸
主要材料	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

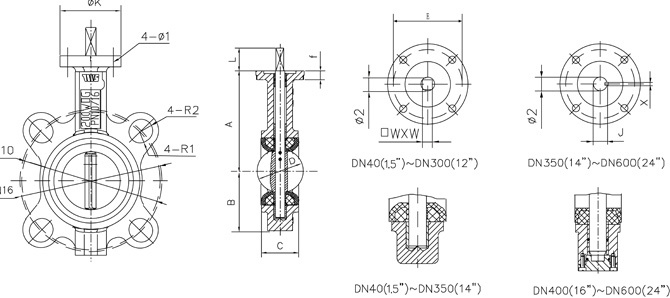

產品小樣圖：

規格DN	A	B	C	D	L	D1	D2	Φ1	Φk	E	R1	R2	Φ2	f	J	X	*WW**	重量
規格DN	A	B	C	D	L	D1	D2	Φ1	Φk	E	（PN10）	(PN16)	Φ2	f	J	X	*WW**	Weight（kg）
32	125	73	32.9	35.8	32	100	100	7	65	50	R9.5	R9.5	12.6	10			9*9	1.6
40	125	73	33	39	32	110	110	7	65	50	R9.5	R9.5	12.6	10			9*9	1.8
50	125	73	43	52	32	125	125	7	65	50	R9.5	R9.5	12.6	10			9*9	2.3
65	136	82	46	64	32	145	145	7	65	50	R9.5	R9.5	12.6	10			9*9	3
80	142	91	45.21	78	32	160	160	7	65	50	R9.5	R9.5	12.6	10			9*9	3.7
100	163	107	52.07	104	32	180	180	10	90	70	R9.5	R9.5	15.77	12			11*11	5.2
125	176	127	55.5	123	32	210	210	10	90	70	R9.5	R9.5	18.92	12			14*14	6.8
150	196	143	55.75	155	32	240	240	10	90	70	R11.5	R11.5	18.92	12			14*14	8.2
200	228	170	60.58	202	45	295	295	12	125	102	R11.5	R11.5	22.1	15			17*17	14
250	258	204	68	250	45	350	355	12	125	102	R11.5	R14	28.45	15			22*22	23
300	292	240	76.9	301	45	400	410	12	125	102	R11.5	R14	31.6	15			22*22	32
350	336	270	76.17	333.3	45	460	470	14	150	125	R11.5	R14	31.6	18	34.6	8		43
400	368	325	85.7	389.6	51	515	525	18	175	140	R14	R15.5	33.15	23	36.15	10		57
450	400	356	104.6	440.5	51	565	585	18	175	140	R14	R14	38	23	10.95	10		78
500	438	395	130.28	492	64	620	650	18	175	140	R14	R14	41.14	27	44.12	10		105
600	562	475	151.36	593	70	725	770	22	210	165	R15.5	R15.5	50.65	27	54.62	16		192
