電動對夾蝶閥

分享到：

電動開關蝶閥

，是由角行程的電動執行機構和蝶閥閥體組成

?div id="jpandex" class="focus-wrap mb20 cf">？蛇x用閥板加軟密封(橡膠圈

、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封結構

。?? ???

所屬分類

蝶閥系列

產品附件

詳情介紹

產品介紹：

　　電動開關蝶閥

，是由角行程的電動執行機構和蝶閥閥體組成?div id="4qifd00" class="flower right">

？蛇x用閥板加軟密封(橡膠圈

、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封結構

。

特點：
　　1.該蝶閥結構簡單

、緊湊、重量輕

、易于安裝和拆卸

、維修方便。
　　2.功能強

，體積小

，輕便宜人，性能可靠

，配套簡單

。
　　3.采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸

。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病

，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果

，達到延長使用壽命

、密封性能最佳的目的

適用場景:

　　電動開關蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力

、石油

、化工、空氣

、煤氣

、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是截斷流體的最佳裝置

。

1	閥體	HT200、WCB 、CF3 、CF3M、CF8 、CF8M
2	密封圈	NBR丁晴橡膠、PTFE、尼龍
3	下軸套	銅合金、304 、316
4	閥桿	2Cr13、304、316 、316L
5	蝶板	HT200 、WCB、CF3 、CF3M 、CF8、CF8M
6	上軸套	銅合金、304 、316
7	填料	聚四氟乙烯/柔性石墨
8	填料壓套	25、35 、304 、316
注：在環境較苛刻場合亦可根據客戶現場要求特定材質。

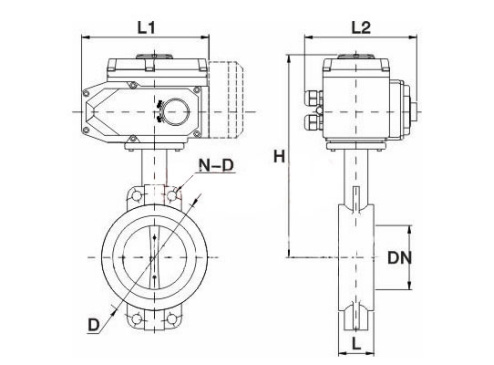

產品小樣圖：

D971X

、D941X電動軟密封蝶閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑	尺寸mm						執行器選配
DN	L	L1	L2	H	D	N-D
50	42	165	150	296	120	4-23	CHV-005	CHQ-010
65	44.7	165	150	310	136.2	4-26	CHV-005	CHQ-010
80	45.2	165	150	316	160	8-18	CHV-005	CHQ-010
100	52.1	190	170	340	185	4-23	CHV-010	CHQ-020
125	54.4	190	170	353	245	4-23	CHV-010	CHQ-020
150	55.8	270	220	396	238	4-25	CHV-010	CHQ-020
200	60.6	270	220	430	295	4-25	CHV-020	CHQ-030
250	65.6	270	220	462	357	4-29	CHV-040	CHQ-040
300	76.5	270	220	507	407	4-29	CHV-060	CHQ-050
350	76.5	270	220	538	467	4-30	CHV-080	CHQ-060
400	86.5	270	220	570	515	4-30	CHV-100	CHQ-080
450	105.6	270	220	592	565	4-30	CHV-120	CHQ-100
500	131.8	270	220	650	620	4-33	CHV-140	CHQ-120
600	152	270	220	650	725	4-36	CHV-160	CHQ-140
700	163	270	220	650	840	4-36	CHV-180	CHQ-160
800	188	270	220	650	950	4-39	CHV-200	CHQ-180
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據 。
