此閥尺寸小

，重量輕

，可在各種介質管道中作為截?cái)?div id="4qifd00" class="flower right">

、調節流量的設備

。通過選用不同材質的閥板和密封座，以及板

、軸通過無銷連接可用于更惡劣的工況

，并且該閥可實現閥門的下游管線及設備在線修復，并且該閥可安裝在管端作為排氣閥使用

。

所屬分類

蝶閥系列

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　此閥尺寸小

，重量輕

，可在各種介質管道中作為截?cái)唷⒄{(diào)節流量的設備

。通過選用不同材質的閥板和密封座

，以及板、軸通過無銷連接可用于更惡劣的工況

，并且該閥可實現閥門的下游管線及設備在線修復，并且該閥可安裝在管端作為排氣閥使用

。

產品特點：
　　1

、小型輕便，容易拆裝及維修

，并可在任意位置上安裝

。
　　2、結構簡單

、緊湊

、90°運轉啟閉迅速。
　　3

、操作扭矩小

，省力輕巧。
　　4

、達到完全密封

，氣體試驗泄露為零。
　　5

、選擇不同零部件材質

，可適用多種介質。
　　6

、流量特性趨于直線

，調節性能好。
　　7

、啟閉試驗次數多達數萬次

、壽命長。
　　8

、凡使用閘閥

、截止閥、旋塞

、膠管閥及隔膜閥的管路

，均可用該閥替換，訂貨時該閥加帶副管供貨即可（請?jiān)诤贤凶⒚鳎?/p>

產品執行標準:

產品規范	設計規范	結構長度	連接法蘭	試驗與檢驗
	GB/T12238	GB/T12221	GB/T9113	JB/T9092 GB/T13927
	EN593 API609	EN558 API609	EN1092 ASME B16.5/16.47	API598

產品性能規范:

型號	公稱壓力	試驗壓力Ps		工作溫度（℃）	適用介質
型號	公稱壓力	殼體	密封	工作溫度（℃）	適用介質
D371X-10	1	1.5	1.1	≤120	水、油、汽體
D371X-10	1.6	2.4	1.5	≤120
D371X-10	1	1.5	1.1	≤120
D371X-10	1.6	2.4	1.5	≤120

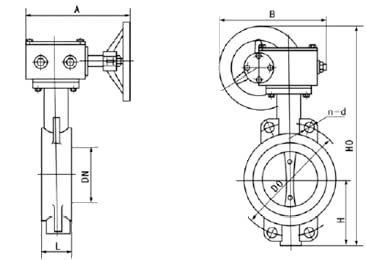

產品小樣圖：

DN	主要外形尺寸					主要連接尺寸
	主要外形尺寸					0.6 MPa		1.0 MPa		1.6 MPa
	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	12-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
