伸縮蝶閥是一種一閥兩用的產品

，集伸縮器和法蘭式蝶閥于一體。它能在一定范圍內可軸向伸縮

，有利于管道熱脹冷縮

、消除管道振動及在一定角度范圍內克服管道對接不同軸而產生的偏移

，能極大的方便法門管路的安裝及拆卸

，從而提高了經濟效益

。

所屬分類

蝶閥系列

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　伸縮蝶閥是一種一閥兩用的產品

，集伸縮器和法蘭式蝶閥于一體

。它能在一定范圍內可軸向伸縮，有利于管道熱脹冷縮

、消除管道振動及在一定角度范圍內克服管道對接不同軸而產生的偏移

，能極大的方便法門管路的安裝及拆卸，從而提高了經濟效益

。

產品用途：

　　伸縮蝶閥廣泛應用于溫度≤80℃

，公稱壓力≤1.6MPa的食品

。醫藥、化工

、石油

、電力、輕紡

、造紙等給排水

、氣體管道上作調節流量和截斷介質的作用。

產品特點：

、設計新穎

、合理、結構獨特

、重量輕

、操作方便、啟閉迅速

；
　　2

、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外

，還能為安裝更換

、維修閥門提供方便；
　　3

、密封部位可調節更換

、密封性能可靠等特點。

SD341H/X伸縮法蘭式蝶閥執行標準：

設計與制造	法蘭連接	結構長度	試驗與檢驗
GB/T12238 、JB/T8527	GB/T9113 、JB/T79、HG/T20592 、EN1092-1/2 、ASME B16.5/B16.47	GB/T12221	GB/T13927

SD341H/X伸縮法蘭式蝶閥主要技術參數：

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤120℃
適用介質	空氣、水、蒸汽、煤氣、油品
驅動形式	蝸輪傳動、氣動傳動、電動傳動、液動傳動

SD341H/X伸縮法蘭式蝶閥主要零件材質：

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、不銹鋼、
蝶板	球墨鑄鐵、不銹鋼、鉻鉬鋼、雙相鋼
閥座	不銹鋼、對焊司太立等硬質合金、EPDM
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	20Cr13、1CR13不銹鋼、鉻鉬鋼、特殊材料
軸套	奧氏體不銹鋼、304氮化
填料	柔性石墨、PTFE
填料壓蓋	鑄鋼、不銹鋼

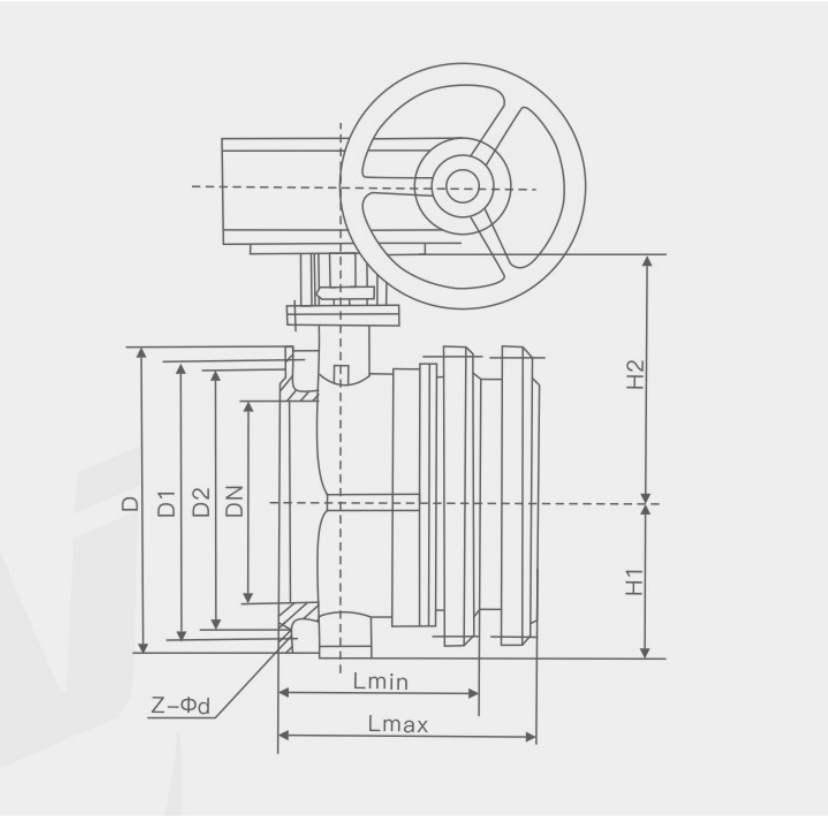

SD341H/X伸縮法蘭式蝶閥設計圖紙：

尺寸規格表:

　　SD341H/X-6/10/Q/C伸縮法蘭式蝶閥主要外形連接尺寸

壓力	DN	最長L2	中間L	最短L1	D	D1	D2	Z-Φd	H1	H2
1.0MPa	100	196	190	164	220	180	158	8-18	120	239
	150	227	210	192	285	240	212	8-22	124	278
	200	247	230	212	340	295	268	8-22	170	295
	250	267	250	230	395	350	320	12-22	198	357
	300	286	270	252	445	400	370	12-22	218	353
	350	310	290	270	505	460	430	16-22	253	427
	400	332	310	290	565	515	482	16-26	285	465
	450	352	330	310	615	565	532	20-26	310	490
	500	375	350	330	670	620	585	20-26	340	520
	600	420	390	360	780	725	685	20-30	397	610
	700	465	430	395	895	840	800	24-30	467	690
	800	510	470	430	1015	950	905	24-33	530	765
	900	555	510	465	1115	1050	1005	28-33	595	830
	1000	600	550	500	1230	1160	1110	28-36	670	910
	1200	690	630	570	1455	1380	1330	32-39	785	1030
	1400	780	710	640	1675	1590	1535	36-42	835	1180
0.6MPa	1600	860	790	750	1830	1760	1710	40-36	1100	1300
	1800	940	870	800	2045	1970	1920	44-39	1180	1400
	2000	1020	950	880	2265	2100	2125	48-42	1300	1580
