法蘭連接中心板式蝶閥是最新獲得的專利產品,綜合了偏心法蘭蝶閥和中線對夾蝶閥的部分優點

，填補了偏心法蘭蝶閥與中線對夾蝶閥之間的一塊空白

。本閥啟閉件是一個圓盤形的蝶板，在閥體內繞自身的軸線旋轉

，從而達到啟閉或調節作用。驅動方式：手動

、氣動

、電動。

所屬分類

蝶閥系列

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　法蘭連接中心板式蝶閥是最新獲得的專利產品,綜合了偏心法蘭蝶閥和中線對夾蝶閥的部分優點

，填補了偏心法蘭蝶閥與中線對夾蝶閥之間的一塊空白

。本閥啟閉件是一個圓盤形的蝶板

，在閥體內繞自身的軸線旋轉，從而達到啟閉或調節作用

。驅動方式：手動

、氣動

、電動。

產品用途：

　　適用于溫度≤120℃

，公稱壓力≤1.6MPa的食品、醫藥

、化工

、石油、電力

、輕紡

、造紙等給排水、氣體管道上作調節流量和截流介質的作用

。

產品特點：

、設計新穎、合理

，結構獨特

，啟閉迅速；雙向密封性能優良

，扭矩值小

，零件加工性能優越

。
　　2、操力矩小

，操作方便

，省力靈巧；流量特性趨于直線, 調節性能好

。
　　3

、法蘭連接安裝便捷，立式

、臥式安裝均可

。
　　4、密封件可以更換

，密封性能可靠達到雙向密封零泄漏

。
　　5、密封材料耐老化

、耐腐蝕

，使用壽命長等特點。
　　6

、閥門可用于管端作放空閥用

，性能可靠。

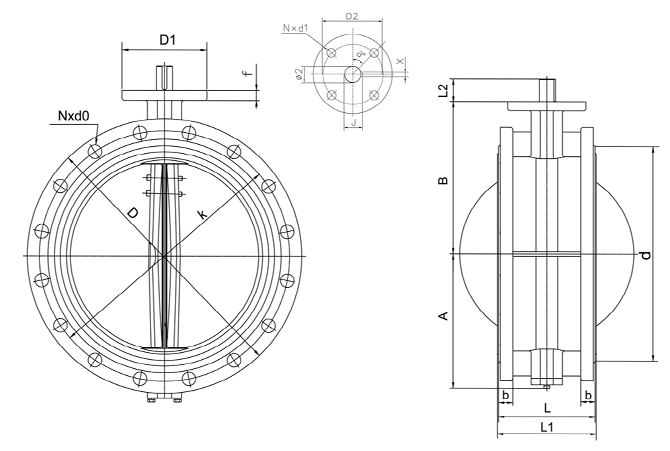

產品小樣圖：

產品參數:

公稱壓力	PN 1.0/1.6Mpa
適用溫度	≤120℃
適用介質	水、空氣、食品、油品
主要零部件	閥體、閥瓣、閥桿、閥座、轉軸
主要材料	球墨鑄鐵、碳鋼

國標PN 1.0Mpa

DN	A	B	b	f	D	K	d	F	*Nd0**	L	L1	D1	D2	N-d1	a°	J	X	L2	Φ2	重量kg
50	83	120	19	3	165	125	99	13	4*Φ19	108	111	65	50	4-Φ7	45	13.8	3	32	12.6	7.6
65	93	130	19	3	185	145	118	13	4*Φ19	112	115	65	50	4-Φ7	45	13.8	3	32	12.6	9.7
80	100	145	19	3	200	160	132	13	8*Φ19	114	117	65	50	4-Φ7	45	13.8	3	32	12.6	10.6
100	114	155	19	3	220	180	156	13	8*Φ19	127	130	90	70	4-Φ10	45	17.77	5	32	15.77	13.8
125	125	170	19	3	250	210	184	13	8*Φ19	140	143	90	70	4-Φ10	45	20.92	5	32	18.92	18.2
150	143	190	19	3	285	240	211	13	8*Φ23	140	143	90	70	4-Φ10	45	20.92	5	32	18.92	21.7
200	170	205	20	3	340	295	266	13	8*Φ23	152	155	125	102	4-Φ12	45	24.1	5	45	22.1	31.8
250	198	235	22	3	395	350	319	13	12*Φ23	165	168	125	102	4-Φ12	45	31.45	8	45	28.45	44.7
300	223	280	24.5	4	445	400	370	20	12*Φ23	178	182	125	102	4-Φ12	45	34.6	8	45	31.6	57.9
350	270	310	24.5	4	505	460	429	20	16*Φ23	190	194	150	125	4-Φ14	45	34.6	8	45	31.6	81.6
400	300	340	24.5	4	565	515	480	20	16*Φ28	216	221	175	140	4-Φ18	45	36.15	10	51	33.15	106
450	340	375	25.5	4	615	565	530	20	20*Φ28	222	227	175	140	4-Φ18	45	40.95	10	51	38	147
500	355	430	26.5	4	670	620	582	22	20*Φ28	229	234	175	140	4-Φ18	45	44.12	10	57	41.15	165
600	410	500	30	5	780	725	682	22	20*Φ31	267	272	210	165	4-Φ22	45	51.62	16	70	50.65	235
700	478	560	32.5	5	895	840	794	30	24*Φ31	292	299	300	254	8-Φ18	22.5	71.35	18	66	63.35	238
800	529	620	35	5	1015	950	901	30	24*Φ34	318	325	300	254	8-Φ18	22.5	71.35	18	66	63.35	475
900	584	665	37.5	5	1115	1050	1001	34	28*Φ34	330	337	300	254	8-Φ18	22.5	84	20	118	75	595
1000	657	735	40	5	1230	1160	1112	34	28*Φ37	410	417	300	254	8-Φ18	22.5	95	22	142	85	794
1200	799	917	45	5	1455	1380	1328	34	32*Φ40	470	478	350	298	8-Φ22	22.5	117	28	150	105	1290
1400	919	1040	46	5	1675	1590	1530	40	36*Φ44	530	538	415	356	8-Φ33	22.5	134	32	200	120	2130
1500	965	1050	47.5	5	1785	1700	1630	40	36*Φ44	570	580	415	356	8-Φ32	22.5	156	36	200	140	3020
1600	1045	1150	49	5	1915	1820	1700	50	40*Φ50	600	610	415	356	8-Φ32	22.5	156	36	200	140	3560
1800	1280	1290	52	5	2115	2020	1914	55	44*Φ50	670	682	475	406	8-Φ40	22.5	178	40	280	160	4620
2000	1350	1323	55	5	2325	2230	2130	55	48*Φ50	760	772	475	406	8-Φ40	22.5	178	40	280	160	6160
2200	1430	1500	60	5	2555	2440	2320	55	52*Φ56	636	648	560	483	12-Φ40	15	200	45	300	180	6730
2400	1523	1560	68	5	2760	2650	2530	55	56*Φ56	750	762	686	603	20-Φ40	9	242	50	400	220	9586

國標PN 1.6Mpa

DN	A	B	b	f	D	K	d	F	*Nd0**	L	L1	D1	D2	N-d1	a°	J	X	L2	Φ2	重量kg
50	83	120	19	3	165	125	99	13	4*Φ19	108	111	65	50	4-Φ7	45	13.8	3	32	12.6	7.6
65	93	130	19	3	185	145	118	13	4*Φ19	112	115	65	50	4-Φ7	45	13.8	3	32	12.6	9.7
80	100	145	19	3	200	160	132	13	8*Φ19	114	117	65	50	4-Φ7	45	13.8	3	32	12.6	10.6
100	114	155	19	3	220	180	156	13	8*Φ19	127	130	90	70	4-Φ10	45	17.77	5	32	15.77	13.8
125	125	170	19	3	250	210	184	13	8*Φ19	140	143	90	70	4-Φ10	45	20.92	5	32	18.92	18.2
150	143	190	19	3	285	240	211	13	8*Φ23	140	143	90	70	4-Φ10	45	20.92	5	32	18.92	21.7
200	170	205	20	3	340	295	266	13	12*Φ23	152	155	125	102	4-Φ12	45	24.1	5	45	22.1	31.8
250	198	235	22	3	405	355	319	13	12*Φ28	165	168	125	102	4-Φ12	45	31.45	8	45	28.45	44.7
300	223	280	24.5	4	460	410	370	20	12*Φ28	178	182	125	102	4-Φ12	45	34.6	8	45	31.6	59
350	270	310	26.5	4	520	470	429	20	16*Φ28	190	194	150	125	4-Φ14	45	36.15	10	45	33.15	86
400	300	340	28	4	580	525	480	20	16*Φ31	216	221	175	140	4-Φ18	45	40.95	10	51	37.95	119
450	340	375	30	4	640	585	530	20	20*Φ31	222	227	175	140	4-Φ18	45	45.96	12	51	42.86	165
500	355	430	31.5	4	715	650	582	22	20*Φ34	229	234	210	165	4-Φ22	45	49.22	14	57	45.72	185
600	410	500	36	5	840	770	682	22	20*Φ37	267	272	300	254	8-Φ18	22.5	57.98	15	70	53.98	263
700	478	560	39.5	5	910	840	794	30	24*Φ37	292	299	300	254	8-Φ18	22.5	71.35	18	66	63.35	361
800	529	620	43	5	1025	950	901	30	24*Φ41	318	325	350	298	8-Φ22	22.5	79	20	66	70	484
900	584	665	46.5	5	1125	1050	1001	34	28*Φ41	330	337	350	298	8-Φ22	22.5	90	22	118	80	598
1000	657	735	50	5	1255	1170	1112	34	28*Φ44	410	417	350	298	8-Φ22	22.5	100	25	142	90	824
1200	799	917	57	5	1485	1380	1328	34	32*Φ50	470	478	415	356	8-Φ33	22.5	117	28	150	105	1223
1400	919	1040	60	5	1685	1590	1530	40	36*Φ50	530	538	415	356	8-Φ33	22.5	134	32	200	120	2386
1500	965	1050	62.5	5	1820	1710	1630	40	36*Φ57	570	580	415	356	8-Φ32	22.5	156	36	200	140	3475
1600	1045	1150	65	5	1930	1820	1700	50	40*Φ57	600	610	415	365	8-Φ32	22.5	156	36	200	140	4055
1800	1156	1260	70	5	2130	2020	1914	55	44*Φ57	670	682	475	406	8-Φ40	22.5	178	40	280	160	5570
2000	1350	1323	75	5	2345	2230	2130	55	48*Φ62	760	772	475	406	8-Φ40	22.5	178	40	280	160	7240

美標

規格size		A	H	D0	C	d	b	D	K	N-d0	N-T	D1	D2	N-d1	F	Φ	W	J	重量
mm	inch	A	H	D0	C	d	b	D	K	N-d0	N-T	D1	D2	N-d1	F	Φ	W	J	Kg
DN80	3	159	32	78.8	127	120	19.1	191	152.4	4-19		90	70	4-10	20	12.7	3	13.9	12.6
DN100	4	178	32	104	127	144	23.9	229	190.5	8-19		90	70	4-10	20	15.9	5	17.9	18.7
DN150	6	203	40	155.7	127	197	25.4	279	241.3	8-22.4		90	70	4-10	20	25.4	8	28.4	24.1
DN200	8	242	51	202.41	152	252	28.5	343	298.4	8-22.4		125	102	4-12	22	28.6	8	31.6	31.8
DN250	10	274	76	250.42	203	305	30.3	406	361.9	12-25.4		125	102	4-12	22	34.9	10	37.9	50.7
DN300	12	313	76	301.5	203	350	31.8	483	431.8	12-25.4		125	102	4-12	24	38.1	10	41.1	74.8
DN350	14	356	76	333.32	203	415	35.1	533	476.2	12-28.4		125	102	4-12	24	44.5	12	47.5	94.8
DN400	16	382	76	389.61	203	460	36.6	597	539.8	12-28.4	4-1	175	140	4-18	24	50.8	14	54.3	127.5
DN450	18	420	89	440.51	203	510	39.7	635	577.8	12-31.8	4-11/8	175	140	4-18	26	54	16	58	161.1
DN500	20	459	89	491.64	203	560	43	699	635	16-31.8	4-11/8	210	165	4-22	26	60.3	18	64.3	225.2
DN600	24	572	89	592.5	203	660	47.8	813	749.3	16-35.0	4-11/4	210	165	4-20	26	69.9	20	74.4	278.3
