黃銅法蘭蝶閥

訂購熱線：13110027300

分享到：

銅法蘭蝶閥

，海水銅蝶閥1、設計新穎、合理

、結構獨特

、重量輕

、操作方便

、起閉迅速

。2

、蝶閥既能起到調節流量和截流作用

，又能補償管道溫差，所產生的熱脹冷縮功能

，同時也便于安裝和拆卸

，為一閥多用產品

。

所屬分類

蝶閥系列

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　銅法蘭蝶閥，海水銅蝶閥
　　1

、設計新穎

、合理、結構獨特

、重量輕

、操作方便、起閉迅速

。
　　2

、蝶閥既能起到調節流量和截流作用，又能補償管道溫差

，所產生的熱脹冷縮功能

，同時也便于安裝和拆卸，為一閥多用產品

。

產品特點：

　　雙向密封性能優良

，扭矩值小，零件加工性能優越

。
　　流量特性趨于直線

，調節性能好。
　　法蘭連接安裝便捷

，立式

，臥式安裝均可。
　　密封副材的多樣性

，可供用戶選擇

。
　　閥座密封圈與閥體有機地結合在一起，使閥門具有較長的使用壽命
　　抗沖刷性能強

，適應較惡劣工況環境

，可用于介質截?cái)嗪驼{(diào)節

性能參數：

公稱直徑:手柄DN40-DN200,蝸輪DN40-DN600

公稱壓力:PN1.0-1.6

適用介質:酸堿、食品

、藥品

、污水、淡水

、油品等.

適用溫度:-23℃～+150℃(根據閥座材質而定)

閥體標準:國標

、美標、日標

閥體材質:C954銅

、全銅體

，鋁青銅。

閥座材質:天然膠X1、海帕倫X2

、乙丙橡膠X3

、氯丁橡膠X4、丁腈橡膠X5

、耐磨橡膠X6

、氟橡膠X7、耐熱乙丙橡膠X9

、聚四氟乙烯F4

。

閥板材質:全銅板、鋁青銅

、C954銅板

。

驅動方式: 手動、蝸輪傳動

、氣動

、電動。

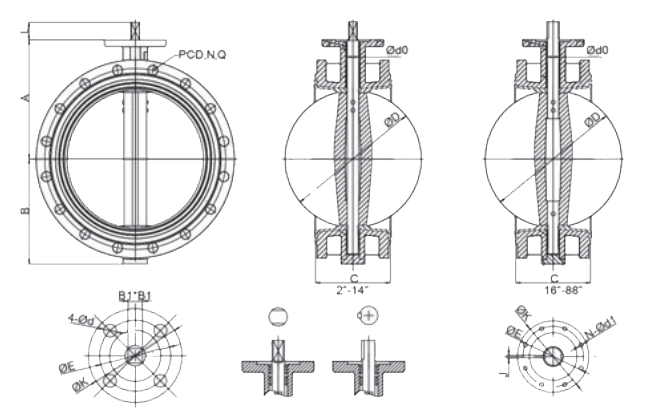

產品小樣圖：

尺寸：

口徑	C	d0	PCD	N-Q	ISO 5211	φK	φE	N-φd1	*B1B1**	J	L
DN50	108	12.6	125	4-19	F05	90	70	4-10	9*9	－	26
DN65	112	12.6	145	4-19	F05	90	70	4-10	9*9	－	30
DN80	114	12.6	160	8-19	F05	90	70	4-10	9*9	－	30
DN100	127	15.77	180	8-19	F07	90	70	4-10	11*11	－	30
DN125	140	18.92	210	8-19	F07	90	70	4-10	14*14	－	30
DN150	140	18.92	240	8-22	F07	90	70	4-10	14*14	－	40
DN200	152	22.1	295	8-22	F10	125	102	4-12	17*17	－	40
DN250	165	28.45	350	12-22	F10	125	102	4-12	22*22	－	40
DN300	178	31.6	400	12-22	F10	125	102	4-12	22*22	－	40
DN350	190	31.6	460	16-22	F10	125	102	4-12	22*22	－	40
DN400	216	33.15	515	16-26	F16	175	140	4-18	27*27	－	50
DN450	222	37.95	565	20-26	F25	175	140	4-18	27*27	－	70
DN500	229	41.12	620	20-26	F25	175	140	4-18	36*36	－	80
DN600	267	50.62	725	20-30	F25	210	165	4-23	36*36	－	80
DN700	292	63.35	840	24-30	F25	300	254	8-18	－	2-18	85
DN800	318	63.35	950	24-33	F25	300	254	8-18	－	2-18	95
DN900	330	75	1050	28-33	F25	300	254	8-18	－	2-20	118
DN1000	410	85	1160	28-36	F25	300	254	8-18	－	2-22	118
