本U型法蘭蝶閥是一種閥體采用U型法蘭的優質蝶閥

，也叫U型對夾蝶閥

，在管道中起到截止或者調節的作用

，與閘閥比體積更小

、重量更輕、使用更方便

，適用于水

、氣、酸堿

、油品等不同介質

。U型法蘭蝶閥的蝶板安裝于管道的直徑方向，蝶板的回轉中心（即閥桿的中心）位于閥體的中心線和蝶板的密封面截面上

，結構簡單

、緊湊，容易拆裝及維修

，90°回轉啟閉迅速

。

所屬分類

蝶閥系列

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　本U型法蘭蝶閥是一種閥體采用U型法蘭的優質蝶閥，也叫U型對夾蝶閥

，在管道中起到截止或者調節的作用

，與閘閥比體積更小、重量更輕

、使用更方便

，適用于水、氣

、酸堿

、油品等不同介質。U型法蘭蝶閥的蝶板安裝于管道的直徑方向

，蝶板的回轉中心（即閥桿的中心）位于閥體的中心線和蝶板的密封面截面上

，結構簡單、緊湊

，容易拆裝及維修

，90°回轉啟閉迅速。

產品特點：

、雙側法蘭按連接標準將校正孔全部做出

，容易安裝；
　　2

、閥軸與閘板可用錐銷

、扭矩螺釘或無銷連接，實現啟閉

。
　　3

、采用聚四氟乙烯、合成橡膠和酚醛樹脂構成復合閥座

，彈性好

、強度高

、密封性能好；
　　4

、蝶板采用聚四氟乙烯全包覆

，具有摩擦系數低、不易磨損

、不易老化等特性

，使用壽命長；

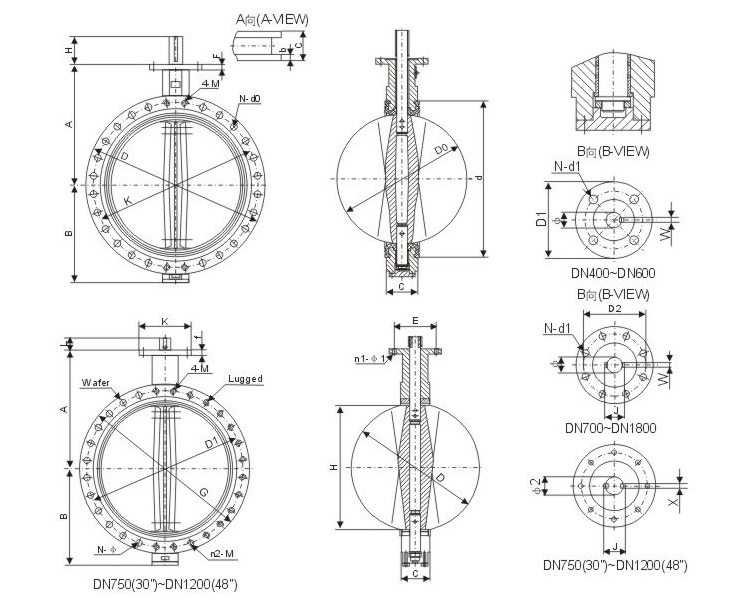

產品小樣圖：

主要零部件材料：

零件名稱	材料名稱
閥體	鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
閥板	球墨鑄鐵、銅合金、不銹鋼
閥桿	2Cr13、45號鋼
閥座	耐磨橡膠、丁晴橡膠
密封	丁晴橡膠O型墊等

國標主要尺寸表（PN16）

DN(mm)	A	B	H	D0	C	D	K	d	N-d0
400	360	320	60	390	102	580	525	460	12-31
450	400	360	60	441	114	640	585	496	16-31
500	455	390	75	492	127	715	650	560	16-34
600	520	450	75	593	154	840	770	658	16-37
700	580	505	75	695	165	910	840	773	20-37
800	670	560	75	795	190	1025	950	872	20-41
900	705	630	110	865	203	1125	1050	987	24-41
1000	780	670	135	965	216	1255	1170	1073	24-44
1100	840	740	135	1065	251	1355	1270	1203	28-44
1200	910	790	150	1160	254	1485	1390	1302	28-50
1300	990	910	150	1260	279	1585	1490	1395	28-50
1400	1017	993	200	1359	279	1685	1590	1495	28-50
1500	1080	1040	200	1457	318	1820	1710	1638	28-57
1600	1150	1132	200	1556	318	1930	1820	1696	32-57
1800	1280	1270	280	1775	356	2130	2020	1893	36-57
2000	1390	1350	280	1955	406	2345	2230	2105	40-62

美標主要尺寸（CWP=200PSI）

DN(mm)	A	B	H	D0	C	D	K	d	N-d0
16"	360	320	60	390	102	597	539.7	460	12-28.7
18"	400	360	60	441	114	635	577.8	496	12-31.8
20"	455	390	75	492	127	699	635.0	560	16-31.8
22"	500	420	75	544	151	749	692.1	610	16-35.1
24"	520	450	75	592	154	813	749.3	658	16-35.1
26"	550	480	75	644	165	870	806.4	722	20-35.1
28"	580	505	75	695	165	927	863.6	773	24-35.1
30"	580	530	75	744	167	984	914.4	832	24-35.1
32"	670	560	75	795	190	1061	977.9	872	24-41.1
36"	705	630	110	865	203	1168	1085.8	987	28-41.1
40"	780	670	135	965	216	1289	1200.2	1073	32-41.1
42"	810	710	135	1030	251	1346	1257.3	1152	32-41.1
44"	840	740	135	1065	251	1403	1314.4	1203	36-41.1
48"	910	790	150	1160	276	1511	1422.4	1302	40-41.1
54"	1030	940	150	1310	381	1683	1593.8	1476	36-47.6
60"	180	1040	200	1457	390	1854	1758.9	1638	44-47.6
66"	1150	1132	200	1610	457	2032	1930.4	1802	44-47.6
72"	1280	1270	280	1775	457	2197	2095.5	1893	52-47.6
