尼龍板氣動對夾蝶閥

訂購熱線：13110027300

分享到：

D671XN氣動對夾尼龍板蝶閥由氣動執行器和對夾式尼龍閥板蝶閥組成，通過壓縮空氣驅動氣缸活塞

，使齒輪齒機構動作

，齒輪輸出軸轉作，帶動蝶閥閥桿、閥板轉動

，實現閥門開關動作

。結構簡單、體積小重量輕

、造價低經過二位五通電磁閥控制操作方便

，配以閥門定位器也可調節介質流量、溫度

、壓力等參數

。

所屬分類

蝶閥系列

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　D671XN氣動對夾尼龍板蝶閥由氣動執行器和對夾式尼龍閥板蝶閥組成，通過壓縮空氣驅動氣缸活塞

，使齒輪齒機構動作

，齒輪輸出軸轉作，帶動蝶閥閥桿

、閥板轉動

，實現閥門開關動作。結構簡單、體積小重量輕

、造價低經過二位五通電磁閥控制操作方便

，配以閥門定位器也可調節介質流量、溫度

、壓力等參數

。

產品特點：

　　蝶閥由氣動執行器和對夾式尼龍閥板蝶閥組成，通過壓縮空氣驅動氣缸活塞

，使齒輪齒條機構動作

，齒輪輸出軸轉作，帶動蝶閥閥桿

、閥板轉動

，實現閥門開關動作。結構簡單

、體積小重量輕

、造價低，經過二位五通電磁閥控制操作方便

，配以閥門定位器也可調節介質流量

、溫度、壓力等參數

。流體阻力較小

，全開時有效流通面積較大，啟閉迅速省力

，蝶板旋轉90角度即可完成啟閉

，由于轉軸兩側蝶板介質作用力接近相等，而產生的轉矩方向相反

，因而啟閉力矩較小

，低壓下可實現良好的密封，蝶閥密封材料有橡膠

、氟橡膠

，閥板表面涂尼龍，防腐蝕耐磨損

，廣泛應用于冶金

、電力、石油

、化工

、空氣、煤氣

、可燃?xì)怏w以及給排水等腐蝕性介質的管道上

。

技術參數：

型號	公稱壓力Mpa	試驗壓力Mpa		工作溫度℃	適用介質
型號	公稱壓力Mpa	殼體	密封	工作溫度℃	適用介質
D671XN-6	0.6	0.9	0.66	橡膠,三元乙丙橡膠≤80℃	水，氣體，油品
D671XN-10	1.0	1.5	1.1
D671XN-16	2.5	3.75	2.75
D671XN-150LB	150LB	3.1	2.2
D671XN-10K	10K	2.4	1.5
蝶閥設計標準	GB/T12238-2008 ，GB/T12221-2005 ，GBT15188.2-1994，CJ/T261-2007 ，AWWA C504-2000 ，MSS SP-67-2002，API 609-1997
蝶閥法蘭標準	GB/T9113-2010 ，JB/T79-1994 ，HG20592-2009 ，ANSI B16.5-2003 ，ASME B16.5-2009
蝶閥檢驗標準	GB/T13927-2008，JB/T9092-1999 ，API598-2009

零件材料：

零件名稱	零件材料
閥體	灰鑄鐵，球墨鑄鐵，鑄鋼WCB ，不銹鋼CF8（304），不銹鋼CF8M（316）
閥座	橡膠，三元乙丙橡膠
閥板	球墨鑄鐵表面噴涂尼龍
襯套	潤滑青銅，聚四氟乙烯
閥桿	碳鋼，2Cr13，304,316

氣動執行器：

執行器型號	GT 、AT 、AW系列單雙作用氣動執行器
氣源壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8" 、G3/8" 、G1/2"
使用溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
作用形式	雙作用執行機構：氣關式(B)--失氣時閥位保持(FL) ；氣開式(K)-- 失氣時閥位保持(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

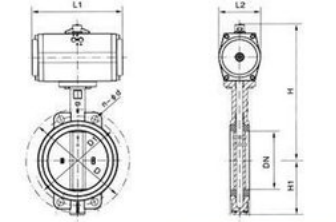

產品小樣圖：

公稱壓力0.6MPa

，1.0MPa，1.6MPa

，單位:mm :

公稱通徑mm	L（mm）	A（mm）	H（mm）
DN40	43	147	265
DN50	43	147	265
DN65	46	168	280
DN80	46	184	285
DN100	52	204	330
DN125	56	262	355
DN150	56	268	385
DN200	60	296	445
DN250	68	390	525
DN300	78	454	620
DN350	78	525	675
DN400	102	532	705
DN450	114	610	775
DN500	127	722	880
DN600	154	742	1020
DN700	165	1160	1085
DN800	190	1450	1200
DN900	203	1880	1300
DN1000	216	1880	1450
DN1200	254	1880	1600
