溝槽明桿閘閥
分享到：
明桿溝槽軟密封閘閥具有安裝、簡易不受安裝場地限制
、便于管道與閥門的維修保養，有隔振隔音與的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。
所屬分類
閘閥系列
產品附件
詳情介紹
產品介紹：
明桿溝槽軟密封閘閥具有安裝、簡易不受安裝場地限制、便于管道與閥門的維修保養
，有隔振隔音與的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點
。
產品特點：
明桿溝槽軟密封閘閥廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工
產品特點：
明桿溝槽軟密封閘閥廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工
、水處理
、市政、造船等管道工程作為控制流體作用
。
明桿溝槽軟密封閘閥主要技術參數：
明桿溝槽軟密封閘閥主要技術參數：
| 公稱壓力 | 1.O | 1.6 | 2.5 | |||||||
| 試驗壓力 | 殼體強度 | 1.5 | 2.4 | 3.75 | ||||||
| 密封性能 | 1.1 | 1.76 | 2.75 | |||||||
| 適用介質 | 產品類型 | 鑄鐵 、球墨鑄鐵 |
銅 | 碳鋼 | 不銹鋼 | |||||
| 適用介質 | 水、水蒸汽 、油品 、空氣 |
水、水蒸汽 | 水 、水蒸汽 、油品、空氣 |
硝酸類 | ||||||
| 工作溫度 | 密封面材質 | 橡膠 | 乙腈橡膠 | 乙丙橡膠 | 氟橡膠 | 聚四氟塑料 | 銅 | 不銹鋼 | ||
| 工作溫度 | ≤60 | ≤80 | ≤250 | ≤250 | ≤200 | ≤200 | ≤200 | |||
明桿溝槽軟密封閘閥要零件材料：
| 產品類型 | 材質 | ||||
| 閥體 | 閥板 | 閥軸 | 密封面 | ||
| 鑄鐵 | HT200 | 球鐵 、碳鋼 、噴涂或不銹鋼 |
鉻不銹鋼 | 不銹鋼或銅 | 橡膠NBR、丁晴橡膠NBR 、乙丙EPOM 、氟橡膠PTFE、聚四氟塑料F46 |
| 球墨鑄鐵 | QT450 | 球鐵 、碳鋼 、噴涂或不銹鋼 |
鉻不銹鋼 | 不銹鋼或銅 | |
| 銅 | 銅 | 銅或不銹鋼 | 鉻不銹鋼 | 鋼 | |
| 碳鋼 | WCB | 球鐵、碳鋼 、噴涂或不銹鋼 |
鉻不銹鋼 | 不銹鋼或銅 | |
| 不銹鋼 | 1Crl8Ni9T1(304) | 不銹鋼 | 不銹鋼 | 不銹鋼 | |

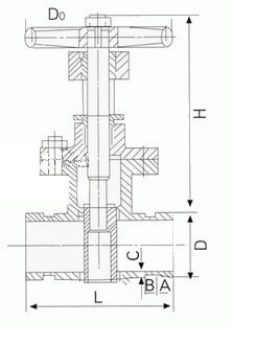

結構圖及連接尺寸：
明桿溝槽閘閥外形尺寸：
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | - | |||
| D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 | 219 | 273 | 325 | 377 | 426 | 480 | 530 | 630 | SJKD3型 | |
| A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | 25 | 25 | 25 | 25 | 25 | - | |||
| B1 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | - | |||
| C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | 3.3 | 5.5 | 5.5 | 5.5 | 5.5 | - | |||
| Z81X | L | 145 | 160 | 170 | 180 | 200 | 240 | 275 | 325 | 355 | - | - | - | - | - | - | ||
| Z85X | H | 325 | 380 | 425 | 455 | - | 500 | 620 | 750 | 880 | - | - | - | - | - | - | ||
| Do | 180 | 180 | 200 | 200 | - | 240 | 320 | 320 | 400 | - | - | - | - | - | - | |||
