升降式止回閥是指依靠介質本身流動而自動開、閉閥瓣

，依靠閥瓣自重和流體壓差實現自動阻止流體介質倒流的閥門

，又稱逆止閥、單向閥、逆流閥和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流

、防止泵及驅動電動機反轉，以及容器介質的泄放

。止回閥還可用于給其中的壓力可能升至超過系統壓得輔助系統提供補給的管路上

所屬分類

止回閥系列

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　升降式止回閥是指依靠介質本身流動而自動開

、閉閥瓣，依靠閥瓣自重和流體壓差實現自動阻止流體介質倒流的閥門

，又稱逆止閥、單向閥

、逆流閥和背壓閥

。止回閥屬于一種自動閥門，其主要作用是防止介質倒流

、防止泵及驅動電動機反轉

，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓得輔助系統提供補給的管路上

產品特點：

1.產品結構合理

，密封可靠

，性能優良，造型美觀

。
2.產品可根據不同的工況選擇軟質密封或者硬質密封

，密封面堆焊Co基硬質合金，耐磨

，耐蝕抗擦傷性能更好

，使用壽命長。
3.開啟壓力小

，閥瓣在很小的壓差下就能完全打開

。
4.內裝式的銷軸結構，減小外泄漏點

，使用可靠

。
5.中腔采用自緊式密封結構，密封性能隨壓力升高而增強

，保證了密封性能

。
6.零件材質及法律，對焊端尺寸可根據實際工況或用戶要求合理選配

，滿足各種工程需要

。

主要結構特點：

1.產品結構合理，密封可靠，性能優良

，造型美觀

。
2.產品可根據不同的工況選擇軟質密封或者硬質密封，密封面堆焊Co基硬質合金

，耐磨

，耐蝕抗擦傷性能更好，使用壽命長

。
3.開啟壓力小

，閥瓣在很小的壓差下就能完全打開。
4.內裝式的銷軸結構

，減小外泄漏點

，使用可靠。
5.中腔采用自緊式密封結構

，密封性能隨壓力升高而增強

，保證了密封性能。
6.零件材質及法律

，對焊端尺寸可根據實際工況或用戶要求合理選配

，滿足各種工程需要。

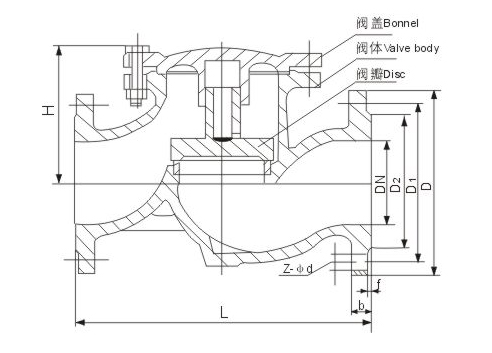

產品小樣圖：

主要性能規范：

型號	公稱壓力	試驗壓力PS(MPa)		工作溫度（℃）	適用介質	工作溫度（℃）
	PN/MPa	殼體	密封			120	200	350	425	450	350
	PN/MPa	殼體	密封			最高工作壓力　P/MPa
H44Y-4DI	4.0	6.0	4.0	≤550	水、蒸汽、油品	-	4	4	3.4	-	1
H44M－4O				≤450	二甲乙苯	-	-	-	-	1.8	-
H44Y－40P				≤120	二甲乙苯	-	-	-	-	1.8	-
H44W-40P				-20～150	苯菲爾溶液	3.7	-	-	-	-	-
H44W-40R				-20～150	硝酸類	-	-	-	-	-	-
H44Y－40P1				≤550	醋酸類	-	-	-	-	-	-
H44W-40P1					蒸氣、空氣、油品	-	4	-	-	-	2.2
H44Y-64P1	5.1	9.6	6.4		蒸氣、空氣、油品	-	4	-	-	-	2.2
H44Y-64I					水、蒸氣、油品	-	6.4	-	-	-	3.6
H44Y-64I					水、蒸氣、油品	-	-	5.3	4.6	-	1.6

主要材質：

零件名稱	閥體、閥蓋、搖桿	閥瓣	銷軸	螺栓	螺母	墊片
H44Y-4DI	鉻鉬鑄鋼	鉻鉬鈦鑄鋼	鉻不銹鋼	鉻鉬釩鋼	鉻鉬鋼	不銹鋼帶與石棉板聚四氟乙烯
H44Y-64I
H44M-4O	碳素鑄鋼	優質碳鋼
H44Y/W-40P	鉻鎳鈦鑄鋼		鉻鎳鋼		不銹鋼
H44W-40R	鉻鎳鈦鑄鋼		-			聚四氟乙烯
H44Y/W-40P1	鉻鎳鈦耐熱鋼		-
H44Y-64P1

主要尺寸及重量：

H44Y-40I、H44M-40

、H44Y-40P

、H44Y-40P1、H44W-40P1

、H44W40P

、H44W-40R

公稱通徑 DN/mm	尺寸/mm									重量 /㎏
公稱通徑 DN/mm	L	D	D1	D2	D6	b	Z-фd	D3	H	重量 /㎏
50	230	160	125	100	88	20	4-ф18	185	172	20
65	290	180	145	120	110	22	8-ф18	210	182	30
80	310	195	160	135	121	22	8-ф18	210	192	35
100	350	230	190	160	150	24	8-ф23	260	217	50
125	400	270	220	188	176	28	8-ф25	295	250	75
150	480	300	250	218	204	30	8-ф25	330	270	105
200	550	375	320	282	260	38	12-ф30	390	320	160
250	650	445	385	345	313	42	12-ф34	445	356	240
