圓片式止回閥
分享到：
對夾圓片止回閥，是一種超薄形止回閥
，它具有結構簡單、外形美觀
、重量輕
、安裝方便等優點。該閥主要適用于給水系統
、石油
、化工、冶金等工業部門對安裝空間有限制的場所最為適用
詳情介紹
產品介紹：
對夾圓片止回閥
，是一種超薄形止回閥，它具有結構簡單
、外形美觀
、重量輕、安裝方便等優點。該閥主要適用于給水系統、石油、化工、冶金等工業部門對安裝空間有限制的場所最為適用。

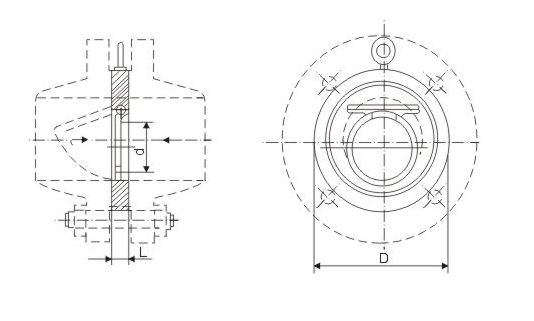

產品小樣圖：
主要性能參數：
|
公稱壓力 |
PN1.0/1.6Mpa |
|
適用溫度 |
≤150℃ |
|
適用介質 |
水 、蒸汽、食品、藥品、油品 |
|
主要零部件 |
閥體 、閥座、閥板、轉軸、彈簧 |
|
主要材料 |
鑄鐵 、球墨鑄鐵、碳鋼、不銹鋼 |
|
規格size |
尺寸Dimension(mm) |
重量weight(kg) |
||||||
|
mm |
inch |
D |
D1 |
D2 |
L |
R |
t |
|
|
40 |
1.5 |
92 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
|
50 |
2" |
107 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
|
65 |
2.5" |
127 |
80 |
60.2 |
46 |
36.1 |
20 |
2.4 |
|
80 |
3" |
142 |
94 |
66.4 |
64 |
43.4 |
28 |
3.6 |
|
100 |
4" |
162 |
117 |
90.8 |
64 |
52.8 |
27 |
5.7 |
|
125 |
5" |
192 |
145 |
116.9 |
70 |
65.7 |
30 |
7.3 |
|
150 |
6" |
218 |
170 |
114.6 |
76 |
78.6 |
31 |
9 |
|
200 |
8" |
273 |
224 |
198.2 |
89 |
104.4 |
33 |
17 |
|
250 |
10" |
328 |
265 |
233.7 |
114 |
127 |
50 |
26 |
|
300 |
12" |
378 |
310 |
283.9 |
114 |
148.3 |
43 |
42 |
|
350 |
14" |
438 |
360 |
332.9 |
127 |
172.4 |
45 |
55 |
|
400 |
16" |
489 |
410 |
381 |
140 |
197.4 |
52 |
75 |
|
450 |
18" |
539 |
450 |
419.9 |
152 |
217.8 |
58 |
101 |
|
500 |
20" |
594 |
505 |
467.8 |
152 |
241 |
58 |
111 |
|
600 |
24" |
690 |
624 |
572.6 |
178 |
295.4 |
73 |
172 |
|
700 |
28" |
800 |
720 |
680 |
229 |
354 |
98 |
219 |
