300X緩閉止回閥

訂購熱線：13110027300

分享到：

此300X緩閉止回閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處

、防止介質倒流

、水錘及水擊現象的智能型閥門。該閥兼具有電動閥

、逆止閥和水錘消除器三種功能

，可有效地提高供水系統的安全可靠性

。并將緩開、速閉

、緩閉消除水錘的技術原理一體化

，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按紐

。閥門即可按照水泵操作作規程自動實現啟閉

，流量大

、壓力損失小。適用于600口徑以下的閥門

。

所屬分類

水利控制閥

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　此300X緩閉止回閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處

、防止介質倒流、水錘及水擊現象的智能型閥門

。該閥兼具有電動閥

、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性

。并將緩開

、速閉、緩閉消除水錘的技術原理一體化

，防止開泵水錘和停泵水錘的產生

。只需操作水泵電機啟閉按紐。閥門即可按照水泵操作作規程自動實現啟閉

，流量大

、壓力損失小。適用于600口徑以下的閥門

。

產品特點：

　　該止回閥由主閥及外裝控制閥組成

。主閥內部有兩個水腔，膜片下水腔為壓力調節室

。當水泵停止工作時

，由于閥瓣的自重、主閥彈簧作用力和上水腔與下水腔的壓差作用力（水泵停止工作時

，下水腔壓力迅速減少

，但上水腔壓力減少相對較慢），使閥板迅速關閉90%

，剩余10%由導管把閥后壓力傳到上水腔

，隨著上水腔壓力的增加，拾閥瓣關閉截流口處剩余的10%開度

，起到緩閉消聲

、消減水錘的作用

主要零部件：

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

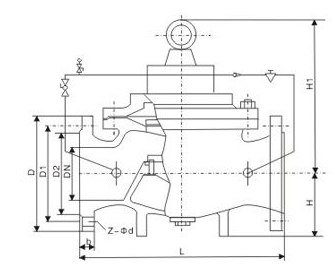

產品小樣圖：

尺寸規格表:

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	282	200	172	106	116	105	105	105	75	75	75	58	58	56
25	180	282	200	172	106	116	115	115	115	85	85	85	68	68	65
32	180	282	200	172	106	116	140	140	140	100	100	100	78	78	76
40	240	320	210	265	210	170	150	150	150	110	110	110	88	88	84
50	240	320	210	265	210	170	165	165	165	125	125	125	102	102	99
65	250	330	215	310	215	180	185	185	185	145	145	145	122	122	118
80	285	350	220	350	245	210	200	200	200	160	160	160	133	133	132
100	360	410	230	460	305	275	220	220	235	180	180	190	158	158	156
125	400	420	245	520	365	310	250	250	270	210	210	220	184	184	184
150	455	430	260	570	415	355	285	285	300	240	240	250	212	212	211
200	585	440	280	695	510	460	340	340	360	295	295	310	268	268	274
250	650	450	300	780	560	500	395	405	425	350	355	370	320	320	330
300	800	460	320	902	658	580	445	460	485	400	410	430	370	370	389
350	860	470	340	1025	696	640	505	520	555	460	470	490	430	430	448
400	960	480	360	1080	735	715	565	580	620	515	525	550	482	482	503
450	1075	530	395	1030	610	780	615	640	670	565	585	600	532	550	548
500	1075	580	420	1135	665	830	670	715	730	620	650	660	585	585	609
600	1230	600	445	1270	725	920	780	840	845	725	770	770	685	685	720
700	1650	730	495	1460	865	980	895	910	960	840	840	875	800	800	820
800	1750	830	530	1640	925	1050	1015	1025	1085	950	950	990	905	905	928
