法蘭球閥啟閉件（球體）由閥桿帶動

，并繞閥桿的軸線作旋轉運動的閥門

。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)

，亦可用于流體的調節與控制，其中硬密封V型球并其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維

、微小固體顆料等介質。鑄鋼球閥一般分為手柄鑄鋼球閥，氣動鑄鋼球閥

，電動鑄鋼球閥，鑄鐵球閥

，不銹鋼球閥

，全銅球閥等。此閥適用在石油、化工

、食品

、醫藥、造紙

、水電

、船舶、給排水

、冶煉

、能源等系統管路上，可在多種腐蝕性

、非腐蝕性的氣體

、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用

。

所屬分類

球閥

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　法蘭球閥啟閉件（球體）由閥桿帶動

，并繞閥桿的軸線作旋轉運動的閥門。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)

，亦可用于流體的調節與控制

，其中硬密封V型球并其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維

、微小固體顆料等介質

。鑄鋼球閥一般分為手柄鑄鋼球閥，氣動鑄鋼球閥

，電動鑄鋼球閥

，鑄鐵球閥，不銹鋼球閥

，全銅球閥等

。

　　此閥適用在石油、化工

、食品

、醫藥、造紙

、水電

、船舶、給排水

、冶煉

、能源等系統管路上，可在多種腐蝕性

、非腐蝕性的氣體

、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。

產品參數：

　　閥在管路中主要用來做切斷

、分配和改變介質的流動方向

。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
　　1．流體阻力小

，其阻力系數與同長度的管段相等

。
　　2．結構簡單、體積小

、重量輕

。
　　3．緊密可靠，目前球閥的密封面材料廣泛使用塑料

、密封性好

，在真空系統中也已廣泛使用。
　　4．操作方便

，開閉迅速

，從全開到全關只要旋轉90°，便于遠距離的控制

。
　　5．維修方便

，球閥結構簡單，密封圈一般都是活動的

，拆卸更換都比較方便

。
　　6．在全開或全閉時，球體和閥座的密封面與介質隔離

，介質通過時

，不會引起閥門密封面的侵蝕。
　　7．適用范圍廣

，通徑從小到幾毫米

，大到幾米，從高真空至高壓力都可應用

。
　　球閥已廣泛應用于石油、化工

、發電

、造紙、原子能

、航空

、火箭等各部門，以及人們?nèi)粘Ｉ钪小?/p>

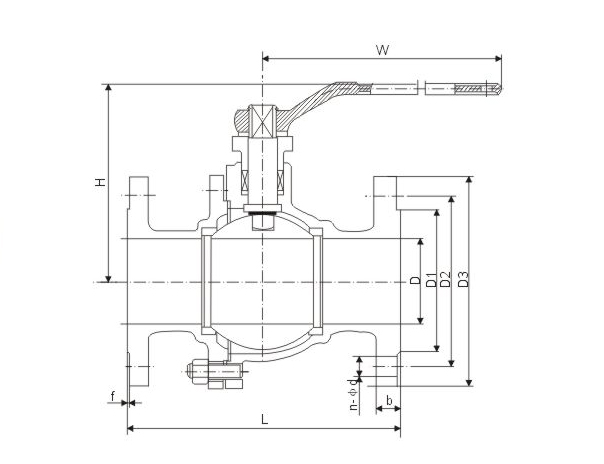

產品小樣圖：

法蘭球閥尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法蘭
RF
Q41F 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200

法蘭球閥安裝尺寸：

2.5MPa	15	130	95	65	45	16	4-14	103	140
Q41F 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	120
