球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉.本廠球閥系列為Q41型,為對開二片結構形式.

所屬分類

球閥

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

產品特點：

1、采用特殊的模壓工藝

，使密封面致密良好

，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥桿鑄為一體

，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性

，根本保證使用中的安全性。
3

、采用全塑料襯里工藝

，耐介質的強腐蝕。

襯氟球閥設計規范
遵循GB/T 12237

，API 6D標準
襯氟球閥驅動方式
手動襯氟球閥

、蝸輪轉動襯氟球閥、氣動襯氟球閥

、電動襯氟球閥

主要零件材料：

公稱通徑

100

125

150

200

250

300

公稱壓力(MPa)

PN1.0

、1.6MPa

泄漏量

軟密封：零泄漏

閥體形式

兩段式閥體(浮動球體)

兩段式閥體(固定球體)

閥芯形式

“O”型球形閥芯

密封填料

聚四氟乙烯(PTFE)

連接形式

法蘭

可調范圍

DN15-65

DN80-300

250:1

350:1

基本誤差

±1%

死區

≤1%

回差

≤1%

適用溫度

密封面

PTFE≤180℃

配置執行機構

可配PSQ、HQ

、361RS

、HR等系列角行程電動執行機構

控制方式

開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動襯氟球閥執行器技術參數：

電源電壓	AC220/380V ，50/60Hz
輸出力矩	HR：50N·M～2000N·M ；HQ：50N·M～3000N·M
動作范圍	0～90° 0～360°
動作時間	15秒/30秒/60秒
保護裝置	過熱保護
環境溫度	-30°～60°
手動操作	同附件帶手柄、手輪
限位	電氣、機械二重限位
防護等級	相當于IP-65
防爆等級	ExdII BT4 ；特殊要求可定制ExdII BT6
位置測量	可選裝開關或電位計
驅動電機	8W/E
進線接口	PE1/2〞進線線鎖

電動襯氟球閥主要設計標準：

設計與制造	GB12237-89、API608、API 6D 、JPI 7S-48 、BS5351、DIN3357
法蘭尺寸	JB/T74～90 、GB9112～9131 、HGJ44～76、SH3406 、ANSI B16.5 、JIS B2212～2214、DIN2543
結構長度	GB12221-89 、ANSI B16.10 、JIS B2002、NF E29-305 、DIN3202
檢驗與試驗	JB/T 9092 、API 598、GB/T13927

電動襯氟球閥主要零件材料：

零件名稱	材料
閥體、閥蓋	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球體	2Cr13+氮化處理+46	304+46	316+46	316L+46
閥桿	2Cr13+46	304+46	316+46	316L+46
閥座密封圈	PTFE 、碳素纖維＋PTFE
密封填料	V型聚四氟乙烯填料

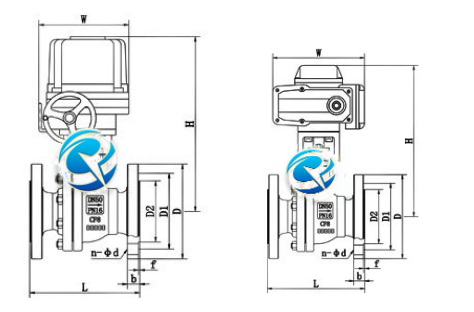

電動襯氟球閥主要外形連接尺寸：

公稱直徑		參考值						標準值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	n-Φd	W	H
DN(mm)	NPS(inch)	PN1.6(MPa)
15	1/2	140/130	95	65	45	2	14	4-Φ14	231	350
20	3/4	140/130	105	75	55	2	16	4-Φ14	231	370
25	1	150/1340	115	85	65	2	16	4-Φ14	231	375
32	11/4	165	135	100	78	2	18	4-Φ18	231	385
40	11/2	180/165	145	110	85	3	18	4-Φ18	231	390
50	2	200/203	160	125	100	3	20	4-Φ18	231	435
65	21/2	220/222	180	145	120	3	20	4-Φ18	261	460
80	3	250/241	195	160	135	3	22	4-Φ18	261	465
100	4	280/305	215	180	155	3	24	8-Φ18	285	612
125	5	320/356	245	210	185	3	26	8-Φ18	285	625
150	6	360/394	280	240	210	3	28	8-Φ23	325	700
200	8	457	335	295	265	3	30	8-Φ23	325	740
