旋啟式止回閥
分享到：
旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流
。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上
，只允許介質向一個方向流動
，以防止發生事故。本類閥門在管道中一般應當水平安裝
詳情介紹
旋啟式止回閥又稱單向閥或逆止閥
，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉
，以防止介質倒流的閥門叫止回閥
。止回閥屬于自動閥類，主要用于介質單向流動的管道上
，只允許介質向一個方向流動
，以防止發生事故。本類閥門在管道中一般應當水平安裝
。
產品特點：
產品特點：
該產品嚴格按 GB12236 標準設計制造
，銷軸與閥瓣連接采用內裝式結構
，性能優良，密封更可靠
。產品廣泛應用于石油、化工、制藥
、電力行業等各種工況的管路上
。
主要性能規范：
主要性能規范：
| 試驗壓力 | 公稱壓力（ MPa ） | ||||
| 1.6 | 2.5 | 4 | 6.4 | 10 | |
| 殼體試驗 | 2.4 | 3.8 | 6 | 9.6 | 15 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.1 | 11 |
| 閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
| 工作溫度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
| 適用介質 | 水、蒸汽 、油品 |
硝酸類 | 醋酸類 | 水 、蒸汽 |
水、蒸汽 |
執行標準：
設計制造： GB12236
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999

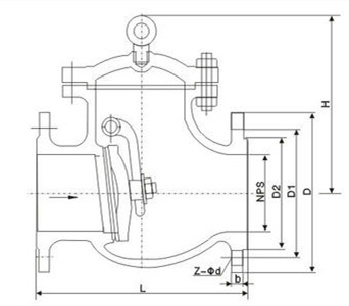

產品小樣圖：
旋啟式止回閥主要連接尺寸：
| 公稱通徑 | PN1.6/2.5MPa | PN4.0MPa | PN6.4/10.0MPa | |||||
| L | H | L | H | L | H | |||
| 系列 1 | 系列 2 | 系列 1 | 系列 2 | |||||
| DN40 | 200 | 200 | 130 | 200 | 200 | 130 | 260 | 160 |
| DN50 | 230 | 230 | 135 | 230 | 230 | 135 | 300 | 170 |
| DN65 | 290 | 290 | 145 | 290 | 290 | 145 | 340 | 180 |
| DN80 | 310 | 310 | 175 | 310 | 310 | 175 | 380 | 245 |
| DN100 | 350 | 350 | 200 | 350 | 350 | 200 | 430 | 290 |
| DN125 | 400 | 400 | 255 | 400 | 400 | 255 | 500 | 320 |
| DN150 | 480 | 480 | 320 | 480 | 480 | 320 | 550 | 360 |
| DN200 | 495 | 550 | 380 | 533 | 550 | 380 | 650 | 430 |
| DN250 | 622 | 650 | 440 | 622 | 650 | 440 | 775 | 505 |
| DN300 | 698 | 750 | 480 | 711 | 750 | 520 | 900 | 555 |
| DN350 | 787 | 850 | 530 | 838 | 850 | 540 | 1025 | 595 |
| DN400 | 864 | 950 | 560 | 864 | 950 | 590 | 1150 | 680 |
| DN450 | 978 | 1050 | 620 | 978 | 1050 | 650 | 1275 | 780 |
| DN500 | 978 | 1150 | 655 | 978 | 1150 | 720 | 1400 | 970 |
