電動通風蝶閥
D941W電動通風蝶閥廣泛用于冶金、建材、電國力
、礦山
、石化等工業管線，對氣體介質起控制或調節作用
詳情介紹
產品介紹：
D941W電動通風蝶閥廣泛用于冶金
、建材、電國力
、礦山
、石化等工業管線，對氣體介質起控制或調節作用。
產品特點：
1
產品特點：
1
、TD941W 電動通風蝶閥采用鋼板焊接制造
，結構尺寸短，體積小
，重量輕
，安裝方便；
2
2
、本閥驅動力矩小
，啟閉靈活，操作方便可靠
；
3
3
、本閥代體上設置密封擋圈，密封無可見間隙
，泄漏率?div id="m50uktp" class="box-center"> 。?br />
4
广宗县|
隆林|
泸溪县|
名山县|
绥滨县|
黄陵县|
盖州市|
龙山县|
安图县|
明水县|
成都市|
上饶市|
铁岭县|
陇南市|
宜章县|
藁城市|
晋江市|
西乡县|
凤城市|
博罗县|
亚东县|
金昌市|
宜兰市|
荥阳市|
南京市|
团风县|
商水县|
民权县|
尉氏县|
漠河县|
阿城市|
三河市|
额济纳旗|
临汾市|
绵阳市|
太湖县|
安塞县|
庄浪县|
宁安市|
黑河市|
巨野县|
、蝶板與閥體間的膨脹間隙長
，能有效防止因熱脹冷縮造成的卡死現象；
5
5
、本閥可配備各種驅動裝置
，如手動裝置、電動裝置
、氣動裝置
、推桿裝置等。
6
6
、本閥閥芯可做成雙門或百葉式
，以滿足不同用戶的要求。
D941W電動通風蝶閥--工作原理：
D941W電動通風蝶閥--工作原理：
D941W 電動通風蝶閥通過驅動裝置帶動閥軸
、經轉動銷使蝶板隨閥軸一起作90℃范圍內旋轉
，從而達到開頭或調節目的。
D941W電動通風蝶閥--主要性能參數：
D941W電動通風蝶閥--主要性能參數：
| 公稱壓力（MPa) | 0.05 |
| 殼體試驗壓力 | 0.1 |
| 適用溫度 | 450℃;600℃;900℃ |
| 適用介質 | 熱風 、煙氣 、燃?xì)?/td>
|
| 介質流速 | ≤50m/s |
| 泄漏 | 1% |
根據介質溫度，閥板閥體選用材質表：
| 介質溫度 | ≤450℃ | ≤600℃ |
| 閥體材料 | WCB | 鉻鉬鋼 、鉻鎳鈦鋼 |
| 蝶板材料 | WCB | 鉻鎳鈦不銹鋼 |
| 閥軸材料 | 鉻不銹鋼 | 鉻鎳鈦不銹鋼 |

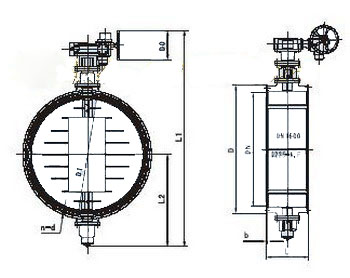

產品小樣圖：
主要外形尺寸表:
D941W電動通風蝶閥主要外形連接尺寸： 單位：mm
| DN | D | D1 | L | L1 | L2 | n-Фd | b |
| 300 | 405 | 370 | 120 | 716 | 220 | 8-12 | 10 |
| 350 | 455 | 420 | 140 | 786 | 240 | 8-14 | 10 |
| 400 | 505 | 470 | 140 | 924 | 270 | 12-18 | 10 |
| 450 | 570 | 530 | 160 | 999 | 295 | 12-18 | 10 |
| 500 | 620 | 580 | 160 | 1079 | 325 | 12-18 | 10 |
| 600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 |
| 700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
| 800 | 920 | 880 | 200 | 1344 | 490 | 16-18 | 12 |
| 900 | 1040 | 990 | 200 | 1444 | 540 | 16-18 | 14 |
| 1000 | 1140 | 1090 | 220 | 1544 | 590 | 20-18 | 14 |
| 1100 | 1240 | 1190 | 220 | 1644 | 640 | 20-18 | 14 |
| 1200 | 1340 | 1290 | 240 | 1744 | 690 | 20-18 | 14 |
| 1300 | 1440 | 1390 | 240 | 1864 | 760 | 20-18 | 16 |
| 1400 | 1540 | 1490 | 260 | 2020 | 810 | 24-18 | 16 |
| 1500 | 1640 | 1590 | 260 | 2120 | 860 | 24-18 | 16 |
| 1600 | 1740 | 1690 | 280 | 2240 | 980 | 24-18 | 16 |
| 1700 | 1840 | 1790 | 280 | 2340 | 1030 | 28-22 | 16 |
| 1800 | 1940 | 1890 | 300 | 2440 | 1096 | 28-22 | 16 |
| 1900 | 2040 | 1990 | 300 | 2540 | 1146 | 32-22 | 16 |
| 2000 | 2150 | 2090 | 320 | 2640 | 1196 | 32-26 | 16 |
| 2200 | 2360 | 2300 | 340 | 3252 | 1296 | 36-26 | 16 |
| 2400 | 2560 | 2500 | 360 | 3452 | 1396 | 36-26 | 18 |
| 2600 | 2760 | 2700 | 380 | 3652 | 1496 | 40-26 | 18 |
| 2800 | 2960 | 2900 | 400 | 3852 | 1596 | 40-26 | 18 |
| 3000 | 3190 | 3110 | 400 | 3896 | 1698 | 44-30 | 18 |
| 3200 | 3390 | 3310 | 440 | 4110 | 1798 | 44-30 | 20 |
| 3400 | 3590 | 3510 | 440 | 4396 | 1898 | 48-30 | 20 |
| 3600 | 3790 | 3710 | 480 | 4636 | 1998 | 48-30 | 20 |
| 3800 | 4000 | 3910 | 480 | 4886 | 2098 | 52-30 | 22 |
| 4000 | 4210 | 4120 | 520 | 5160 | 2210 | 52-30 | 22 |
