本公司生產的渦輪傳動法蘭蝶閥

，廣泛應用于公稱壓力≤PN1.6MPa

，適用溫度≤200°的石油

、化工

、食品、醫藥

、冶金

、船舶、造紙

、工業環保

、給排水

、高層建筑管道上，可在多種腐蝕性

、非腐蝕性的氣體

、液體、流體及固體粉末管線和容器作啟閉或調節介質流量之用

。

所屬分類

蝶閥系列

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　本公司生產的渦輪傳動法蘭蝶閥

，廣泛應用于公稱壓力≤PN1.6MPa，適用溫度≤200°的石油

、化工

、食品、醫藥

、冶金、船舶

、造紙

、工業環保、給排水

、高層建筑管道上

，可在多種腐蝕性、非腐蝕性的氣體

、液體

、流體及固體粉末管線和容器作啟閉或調節介質流量之用。

產品特點：

　　結構簡單

，體積小重量輕

，造價低，氣動碟閥該特點尤其顯著

，安裝在高空暗道

，經過二位五通電磁閥控制操作方便，也可調節流量介質

。流體阻力較小

，中大口徑的氣動碟閥全開時有效流通面積較大，啟閉迅速省力

，碟扳旋轉90角度即可完成啟閉

，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反

，因而啟閉力矩較小

，低壓下可實現良好的密封，碟閥密封材料有丁晴橡膠

、氟橡膠

，食用橡膠，襯四氟故密封性能良好，其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點

，無論在低溫情況下均具有優良的密封性能

。

主要性能規范：

公稱通徑 DN（mm）		DN100-DN1200	DN100-DN1200	DN100-DN1200
公稱壓力 PN(MPa)		1.0	1.6	2.5
試驗壓力	密封（MPa）	1.1	1.76	2.75
	殼體（MPa）	1.5	2.4	3.75
適用溫度		-10℃~100℃
適用介質		水、污水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等

主要零部件：

零件名稱	材質
閥體	球墨鑄鐵、灰鑄鐵、鑄鋼體、不銹鋼體
閥板	球墨鑄鐵
閥桿	SS410、SS416 、SS431 、SS304、20Cr13
閥座	三元乙丙橡膠(EPDM) 、丁啨橡膠（NBR）、天然橡膠、氟橡膠、硅膠、聚四氟乙烯（PTFE）等
O型圈	乙丙橡膠、丁啨橡膠
軸套	聚四氟乙烯、青銅

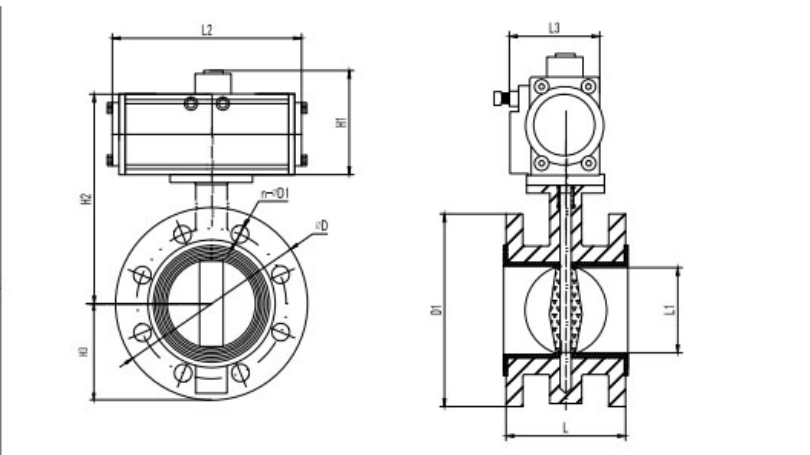

產品小樣圖：

主要外形尺寸表:

規格		φD		φD1	N-φd		H1	H2	H3	L	L1	n- 1	軸ISO5211
mm	inch	PN1.0MPa	PN1.6MPa	φD1	PN1.0MPa	PN1.6MPa	H1	H2	H3	L	L1	n- 1	軸ISO5211
40	1.5	110	110	150	4-φ18	4-φ18	92	222	83	108	147	4-8	9*9
50	2	125	125	150	4-φ18	4-φ18	108	238	83	108	168	4-8	9*9
65	2.5	145	145	165	4-φ18	4-φ18	108	251	93	112	168	4-8	9*9
80	3	160	160	200	8-φ18	8-φ18	120	274.5	100	114	184	4-8	9*9
100	4	180	180	220	8-φ18	8-φ18	129	298.7	110	127	204	4-10	11*11
125	5	210	210	250	8-φ18	8-φ18	137	326.5	125	140	262	4-10	14*14
150	6	240	240	280	8-φ23	8-φ23	153	363	143	140	268	4-10	14*14
200	8	295	295	335	8-φ23	12-φ23	185	428	170	152	301	4-10	17*17
250	10	350	355	405	12-φ23	12-φ28	202	484	203	165	390	4-12	22*22
300	12	400	410	455	12-φ23	12-φ28	227	537	230	178	458	4-12	2222/2424
350	14	460	470	525	16-φ23	16-φ28	260	605	270	190	525	4-14	-
400	16	515	525	580	16-φ28	16-φ31	285	662	287	216	532	4-18	-
450	18	565	585	640	20-φ28	20-φ31	319	714	320	222	602	4-18	-
500	20	620	650	705	20-φ28	20-φ34	356	786	355	229	718	4-18	-
600	24	725	770	825	20-φ30	20-φ36	380	856	420	267	760	4-22	-
700	28	840	840	920	24-φ30	24-φ36			478	292		8-18	-
800	32	950	950	1020	24-φ33	24-φ39			525	318		8-18	-
900	36	1050	1050	1120	28-φ33	28-φ39			585	330		8-18	-
1000	40	1160	1170	1340	28-φ36	28-φ42			640	410		8-18	-
1200	48	1380	1390	1560	32-φ39	32-φ48			755	470		8-22	-
1400	56	1590	1590	1760	36-φ42	36-φ48			910	530
1600	64	1820	1820	1970	40-φ48	40-φ56			1030	600
1800	72	2020	2020	2180	44-φ48	44-φ56			1140	697
2000	80	2230	2230	2345	48-φ48	48-φ62			1250	760
