對夾硬密封蝶閥

訂購熱線：13110027300

分享到：

此本蝶閥適用于食品

、醫藥

、石油化工

、電廠、鋼廠

、工業環保水處理及高層建筑、供排水管道上，是作調節流量和截斷流體的理想裝置

。

所屬分類

蝶閥系列

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　此本蝶閥適用于食品、醫藥

、石油化工

、電廠、鋼廠

、工業環保水處理及高層建筑

、供排水管道上，是作調節流量和截斷流體的理想裝置

。
　　閥座和蝶板密封面均采用不同硬度和不銹鋼制作

，具有良好的耐腐蝕性，使用壽命長

，本閥均由雙向密封功能

，產品符合國家GB/T13927閥門壓力實驗標準。

產品特點：

　　本蝶閥吸收

、消化國外技術

，拼結合國內外用戶意見和生產中積累的經驗而精心研制的新一代產品。
　　1

、采用三維偏心結構

，閥體密封圈采用多層次密封圈結構，使蝶板同閥體密封面均勻可靠接觸

，可達到氣密封無泄漏

。
　　2

、結構獨特、操作靈活

、省力

，使用壽命長。
　　3

、耐高溫

、耐腐蝕、耐磨損的三維偏心

。

執行標準：

設計與制造	法蘭連接	結構長度	試驗與檢驗
GB/T12238 、 JB/T8527	GB/T9113、 JB/T79 、HG20562	GB/T12221	GB/T13927
API609	EN1062-1/2/ANSI/ASME B16.5/B16.47 JS B2220	API605 、EN558	API598

主要技術參數：

公稱通徑	DN(mm)	50~2000				50~500
公稱壓力	PN(MPa)	0.6	1	1.6	2.5	4
試驗壓力Ps（MPa）	強度試驗	0.9	1.5	2.4	3.75	6
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲漏率	零泄漏或（Zero leakage or）<0.1×DNmm³/s（符合Conform GB/T 13927標準）
適用溫度	碳鋼材質適用于：-29℃~425℃ 不銹鋼材質適用于：-40℃~600℃
適用介質	空氣、水、蒸汽、煤氣、油品及酸、堿、鹽及帶有弱腐蝕性等介質
驅動形式	蝸輪傳動、氣動傳動、電動傳動、液動傳動

主要零件材料：

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鉬鋼、合金鋼、雙相鋼
蝶板	鑄鋼、不銹鋼、鉻鉬鋼、合金鋼、雙相鋼
閥座	不銹鋼、堆焊司太立等硬質合金
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	20Cr13、1Cr13不銹鋼、鉻鉬鋼、特殊材料
軸套	奧氏體不銹鋼、304氮化
填料	柔性石墨、PTFE
填料壓蓋	鑄鋼、不銹鋼
支架	鑄鋼、不銹鋼

產品小樣圖：

對夾式多層次金屬硬密封蝶閥多執行器圖紙

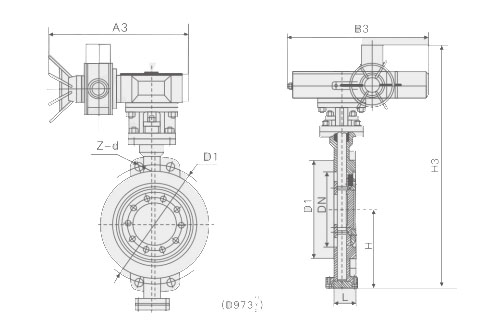

電動對夾式多層次金屬硬密封蝶閥圖紙

PN0.6-PN1.0MPa 電動對夾式多層次金屬硬密封蝶閥主要外形連接尺寸：

DN		L		H	D373H			D673H			D973H			PN0.6MPa		PN1.0MPa		D373HWT(Kg)
毫米	英寸Inch	短Short	長Long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-Φd	D1	Z-Φd	D373HWT(Kg)
40	1 ½	33	33	107	330	180	200	625	245	72	530	250	255	100	4-14	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	12
65	2 ½	46	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	8-18	13
80	3	46	64	125	380	180	200	645	245	70	565	250	255	150	4-18	160	8-18	15
100	4	52	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	17
125	5	56	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	27
150	6	56	76	175	555	270	280	800	355	92	704	300	315	225	8-18	240	8-22	29
200	8	60	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22	45
250	10	68	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22	69
300	12	78	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22	86
350	14	78	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	390	870	1450	1000	925	-	-	-	2886	-	-	1560	36-36	1590	36-42	1900
1600	64	318	440	1000	1730	1000	925	-	-	-	3156	-	-	1760	40-36	1820	40-48	2900
1800	72	356	490	1110	3020	1100	980	-	-	-	3421	-	-	1970	44-39	2020	44-48	4000
2000	80	406	540	1250	3270	1100	980	-	-	-	3685	-	-	2180	48-42	2230	48-48	5300

PN1.6-PN2.5MPa 電動對夾式多層次金屬硬密封蝶閥主要外形連接尺寸：

DN		L		H	D373H			D673H			D973H			PN1.6MPa		PN2.5MPa		D373HWT(Kg)
毫米	英寸Inch	短Short	長Long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-Φd	D1	Z-Φd	D373HWT(Kg)
40	1 ½	33	33	107	330	180	200	625	245	72	530	250	255	110	4-18	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	125	4-18	125	4-18	12
65	2 ½	46	46	115	370	180	200	625	245	72	530	250	255	145	8-18	145	8-18	13
80	3	46	64	125	380	180	200	645	245	70	565	250	255	160	8-18	160	8-18	15
100	4	52	64	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	56	70	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	56	76	175	555	270	280	800	355	92	704	300	315	240	8-22	250	8-26	29
200	8	60	89	215	780	400	425	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	68	114	243	840	400	425	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	78	114	285	995	450	560	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	78	127	320	1050	450	560	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400
1400	56	279	390	870	1450	1000	925	-	-	-	2886	-	-	1590	36-48	1640	36-62	1900
1600	64	318	440	1000	1730	1000	925	-	-	-	3156	-	-	1820	40-56	1860	40-62	2900
1800	72	356	490	1110	3020	1100	980	-	-	-	3421	-	-	2020	44-56	2070	44-70	4000
2000	80	406	540	1250	3270	1100	980	-	-	-	3685	-	-	2230	48-62	2300	48-70	5300

PN 4.0MPa電動對夾式多層次金屬硬密封蝶閥主要外形連接尺寸：

DN		L	H	D373H			D673H			D973H			PN4.0MPa
毫米mm	英寸Inch	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-Φd
50	2	-	112	350	180	200	625	250	170	530	250	255	125	4-18
65	2 ½	-	115	370	270	280	625	250	170	530	250	255	145	8-18
80	3	49	120	380	270	280	645	250	170	565	250	255	160	8-19
100	4	56	138	420	270	280	675	250	170	600	250	255	190	8-22
125	5	64	164	460	380	420	715	450	220	640	250	255	220	8-26
150	6	70	175	555	380	420	800	450	220	705	300	315	250	8-26
200	8	71	208	780	400	425	850	450	220	775	300	315	320	12-30
250	10	76	243	840	400	425	925	450	280	945	300	315	385	12-33
300	12	83	285	955	450	560	1035	650	280	1070	300	315	450	16-33
350	14	127	320	1050	450	560	1070	650	280	1140	300	315	510	16-36
400	16	140	350	1220	535	580	1190	650	280	1210	300	315	585	16-39
450	18	160	350	1280	535	580	-	-	-	1335	575	714	610	20-39
500	20	170	380	1365	535	580	-	-	-	1415	575	714	670	20-42
注：本表中法蘭尺寸按JB/T 79標準系列1和EN 1092-1/2尺寸，結構長度按GB/T 12221/API 609、EN558標準。
