法蘭硬密封蝶閥
分享到：
渦輪硬密封法蘭蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構
，被廣泛用于介質溫度＜425°的冶金、電力
、石油化工、以及給排水和市政建設等工業管道上
詳情介紹
產品介紹：
此渦輪硬密封法蘭蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構
，被廣泛用于介質溫度＜425°的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截斷流體使用。產品特點：
1
、硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。2、密封圈采用不銹鋼制作
，具有金屬硬密封和彈性密封的雙重優點
，無論在低溫和高溫的情況下，均具有優良的密封性能，具有內腐蝕
，使用壽命長等特點
3
象州县|
隆昌县|
杂多县|
滁州市|
友谊县|
新邵县|
文安县|
中牟县|
女性|
上杭县|
旺苍县|
城口县|
永福县|
灌阳县|
正阳县|
祁门县|
昆明市|
济南市|
北京市|
柳州市|
塘沽区|
周口市|
河北区|
孝昌县|
冷水江市|
拜泉县|
阳谷县|
锦屏县|
涿鹿县|
章丘市|
余江县|
秭归县|
扬州市|
弋阳县|
宜良县|
嫩江县|
彭阳县|
涪陵区|
泗洪县|
正阳县|
都江堰市|
3
、蝶板密封面采用堆焊式鈷基硬質合金，具有耐腐蝕
，使用壽命長等特點
。
4、大規格蝶板采用堆焊鈷基硬質合金
4、大規格蝶板采用堆焊鈷基硬質合金
，密封面耐磨損
，使用壽命長。
5
5
、硬密封蝶閥具有雙向密封功能
，安裝時不受介質流向的限制，也不受空間位置的影響
，可在任何方向安裝
。
6、驅動裝置可以多工位（旋轉90°或者180°）安裝便于用戶使用
6、驅動裝置可以多工位（旋轉90°或者180°）安裝便于用戶使用
。
金屬硬密封法蘭蝶閥主要參數：
| 連接形式 | 對夾連接 | 對焊連接 | 法蘭連接 | 凸耳連接 |
| 公稱通徑 | DN50~2000 | |||
| 公稱壓力(MPa) | 0.25~10 | |||
| 閥門材料 | WCB 、A105、304 、316 、CF8等 |
|||
| 適用介質 | 水、水蒸氣 、空氣 、油、電力等 |
|||
| 適用溫度(℃) | -29~650 | |||
| 設計制造 | GB/T 12238、JB/T 8527 | |||
| 結構長度 | GB/T 12221 | |||
| 連接法蘭 | JB/T 74、GB/T 9113 | |||
| 壓力試驗 | GB/T 13927、JB/T 9092 | |||
| 傳動方式 | 手動、蝸輪傳動、氣動、電動 | |||

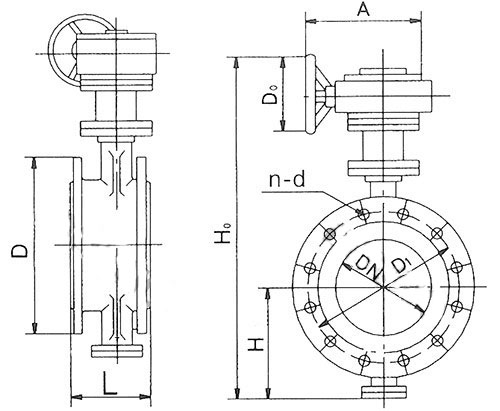

產品小樣圖：
金屬硬密封法蘭蝶閥1.6Mpa外形尺寸表：
| 公稱壓力PN（Mpa） | 公稱通徑DN(mm) | 尺寸 Dimension(mm) | 重量 weight | ||||||||||
| L | D1 | D | n-d | H | H0 | A | A1 | B | B1 | D0 | |||
| 1.0 | 50 | 108 | 125 | 165 | 4-18 | 125 | 435 | 128 | 53 | 130 | 53 | 160 | 30 |
| 65 | 112 | 145 | 185 | 4-18 | 130 | 439 | 128 | 53 | 130 | 53 | 160 | 37 | |
| 80 | 114 | 160 | 200 | 8-18 | 140 | 475 | 128 | 53 | 130 | 53 | 160 | 45 | |
| 100 | 127 | 180 | 220 | 8-18 | 155 | 495 | 128 | 53 | 130 | 53 | 160 | 74 | |
| 125 | 140 | 210 | 250 | 8-18 | 180 | 535 | 128 | 53 | 130 | 53 | 160 | 100 | |
| 150 | 140 | 240 | 285 | 8-22 | 195 | 645 | 178 | 84 | 195 | 84 | 230 | 110 | |
| 200 | 152 | 295 | 340 | 8-22 | 220 | 703 | 178 | 84 | 195 | 84 | 230 | 150 | |
| 250 | 165 | 350 | 395 | 12-22 | 240 | 765 | 178 | 84 | 195 | 84 | 230 | 190 | |
| 300 | 178 | 400 | 445 | 12-22 | 285 | 948 | 209 | 110 | 258 | 110 | 300 | 230 | |
| 350 | 190 | 460 | 505 | 16-22 | 315 | 1005 | 209 | 110 | 258 | 110 | 300 | 290 | |
| 400 | 216 | 515 | 565 | 16-26 | 355 | 1078 | 269 | 150 | 319 | 150 | 350 | 350 | |
| 450 | 222 | 565 | 615 | 20-26 | 385 | 1175 | 269 | 150 | 319 | 150 | 350 | 450 | |
| 500 | 229 | 620 | 670 | 20-26 | 430 | 1240 | 269 | 150 | 319 | 150 | 350 | 550 | |
| 600 | 267 | 725 | 780 | 20-30 | 505 | 1375 | 269 | 150 | 319 | 150 | 350 | 710 | |
| 700 | 292 | 840 | 895 | 24-30 | 525 | 1536 | 340 | 201 | 425 | 201 | 450 | 850 | |
| 800 | 318 | 950 | 1015 | 24-33 | 585 | 1656 | 340 | 201 | 425 | 201 | 450 | 1100 | |
| 900 | 330 | 1050 | 1115 | 28-33 | 635 | 1761 | 421 | 238 | 355 | 238 | 450 | 1300 | |
| 1000 | 410 | 1160 | 1230 | 28-36 | 705 | 2110 | 421 | 238 | 355 | 238 | 500 | 1600 | |
| 1200 | 470 | 1380 | 1455 | 32-39 | 835 | 2910 | 421 | 238 | 355 | 238 | 500 | 1980 | |
| 1400 | 530 | 1590 | 1675 | 36-42 | 975 | 2560 | 600 | 2840 | |||||
| 1600 | 600 | 1820 | 1915 | 40-48 | 1100 | 2780 | 600 | 4500 | |||||
| 1800 | 670 | 2020 | 2115 | 44-48 | 5800 | ||||||||
| 2000 | 760 | 2230 | 2325 | 44-48 | |||||||||
金屬硬密封法蘭蝶閥1.6Mpa外形尺寸表：
| 1.6 | 50 | 108 | 125 | 165 | 4-18 | 125 | 435 | 128 | 53 | 130 | 53 | 160 | 30 |
| 65 | 112 | 145 | 185 | 4-18 | 130 | 439 | 128 | 53 | 130 | 53 | 160 | 37 | |
| 80 | 114 | 160 | 200 | 8-18 | 140 | 475 | 128 | 53 | 130 | 53 | 160 | 45 | |
| 100 | 127 | 180 | 220 | 8-18 | 155 | 495 | 128 | 53 | 130 | 53 | 160 | 75 | |
| 125 | 140 | 210 | 250 | 8-18 | 180 | 535 | 128 | 53 | 130 | 53 | 160 | 105 | |
| 150 | 140 | 240 | 285 | 8-22 | 195 | 645 | 178 | 84 | 195 | 84 | 230 | 115 | |
| 200 | 152 | 295 | 340 | 12-22 | 220 | 703 | 178 | 84 | 195 | 84 | 230 | 160 | |
| 250 | 165 | 355 | 405 | 12-26 | 240 | 765 | 178 | 84 | 195 | 84 | 230 | 220 | |
| 300 | 178 | 410 | 460 | 12-26 | 285 | 948 | 209 | 110 | 258 | 110 | 300 | 260 | |
| 350 | 190 | 470 | 520 | 12-26 | 315 | 1005 | 209 | 110 | 258 | 110 | 300 | 340 | |
| 400 | 216 | 525 | 580 | 16-30 | 355 | 1078 | 269 | 150 | 319 | 150 | 350 | 410 | |
| 450 | 222 | 585 | 640 | 20-30 | 385 | 1175 | 269 | 150 | 319 | 150 | 350 | 490 | |
| 500 | 229 | 650 | 715 | 20-33 | 430 | 1240 | 269 | 150 | 319 | 150 | 350 | 600 | |
| 600 | 267 | 770 | 840 | 20-36 | 505 | 1375 | 269 | 150 | 319 | 150 | 350 | 780 | |
| 700 | 292 | 840 | 910 | 24-36 | 525 | 1536 | 340 | 201 | 425 | 201 | 450 | 960 | |
| 800 | 318 | 950 | 1025 | 24-39 | 585 | 1656 | 340 | 201 | 425 | 201 | 450 | 1150 | |
| 900 | 330 | 1050 | 1125 | 28-39 | 635 | 1761 | 421 | 238 | 355 | 238 | 450 | 1500 | |
| 1000 | 410 | 1170 | 1255 | 28-42 | 705 | 2110 | 421 | 238 | 355 | 238 | 500 | 1800 | |
| 1200 | 470 | 1390 | 1485 | 32-48 | 835 | 2910 | 421 | 238 | 355 | 238 | 500 | 2300 |
