碳鋼閘閥
法蘭閘閥 GV200LK541WRL16，材質: 316L,所有用金屬鋼材料澆鑄成鑄件加工的閘閥統稱鑄鋼閘閥
。與鑄鋼閘閥相對應的還鑄鐵閘閥、鍛鋼閘閥，可鍛鑄鐵閘閥。鑄鋼閘閥的啟閉件是閘板
詳情介紹
產品介紹：
法蘭閘閥 GV200LK541WRL16
產品特點：
流體阻力小 , 密封面受介質的忡刷和侵蝕小

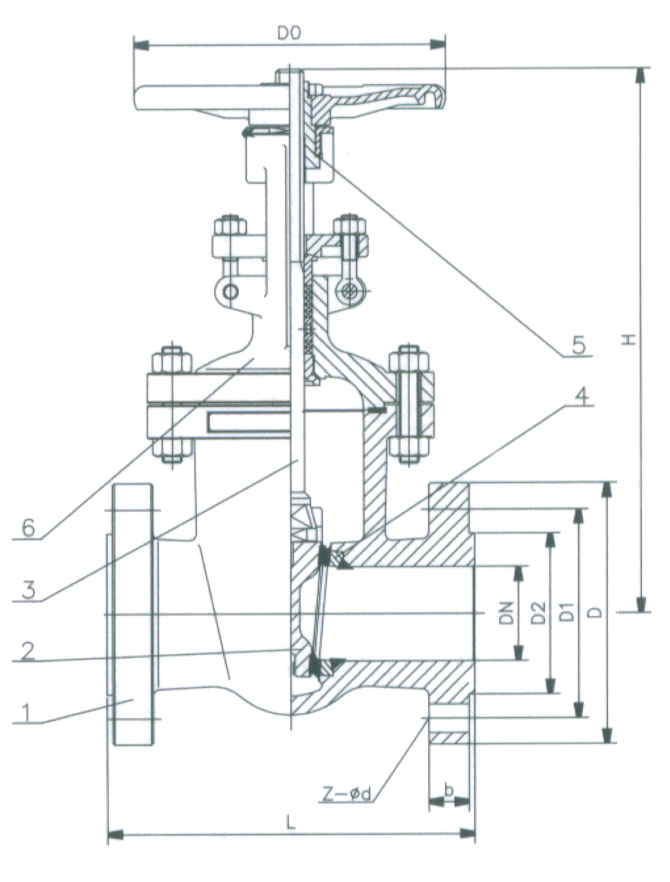

結構圖及連接尺寸：
|
公稱壓力PN（Mpa） |
公稱通徑DN(mm) |
尺寸 Dimension(mm) |
重量 weight |
|||||||
|
PN |
DN |
L |
D |
D1 |
D2 |
b-f |
n-Φd |
H |
Do |
|
|
1.6 |
15 |
130 |
95 |
65 |
45 |
2-16 |
4-Φ14 |
170 |
120 |
5 |
|
20 |
150 |
105 |
75 |
55 |
2-16 |
4-Φ14 |
190 |
140 |
6.5 |
|
|
25 |
160 |
115 |
85 |
65 |
2-16 |
4-Φ14 |
205 |
160 |
9 |
|
|
32 |
180 |
135 |
100 |
78 |
2-18 |
4-Φ18 |
270 |
180 |
12 |
|
|
40 |
200 |
145 |
110 |
85 |
3-18 |
4-Φ18 |
310 |
200 |
26.5 |
|
|
50 |
250 |
160 |
125 |
100 |
3-18 |
4-Φ18 |
358 |
240 |
29 |
|
|
65 |
265 |
180 |
145 |
120 |
3-18 |
4-Φ18 |
373 |
240 |
33 |
|
|
80 |
280 |
195 |
160 |
135 |
3-20 |
8-Φ18 |
435 |
280 |
45 |
|
|
100 |
300 |
215 |
180 |
155 |
3-20 |
8-Φ18 |
500 |
300 |
63 |
|
|
125 |
325 |
245 |
210 |
185 |
3-22 |
8-Φ18 |
614 |
320 |
108 |
|
|
150 |
350 |
280 |
240 |
210 |
3-24 |
8-Φ23 |
674 |
360 |
134 |
|
|
200 |
400 |
335 |
295 |
265 |
3-26 |
12-Φ23 |
818 |
400 |
192 |
|
|
250 |
450 |
405 |
355 |
320 |
3-30 |
12-Φ25 |
969 |
450 |
273 |
|
|
300 |
500 |
460 |
410 |
375 |
4-30 |
12-Φ25 |
1145 |
560 |
379 |
|
|
350 |
550 |
520 |
470 |
435 |
Apr-34 |
16-Φ25 |
1280 |
640 |
590 |
|
|
400 |
600 |
580 |
525 |
485 |
Apr-36 |
16-Φ30 |
1452 |
640 |
850 |
|
|
450 |
650 |
640 |
585 |
545 |
Apr-40 |
20-Φ30 |
1541 |
720 |
907 |
|
|
500 |
700 |
705 |
650 |
608 |
Apr-44 |
20-Φ34 |
1676 |
720 |
958 |
|
|
600 |
800 |
840 |
770 |
718 |
May-48 |
20-Φ41 |
1874 |
800 |
1112 |
|
|
2.5 |
15 |
130 |
95 |
65 |
45 |
2-16 |
4-Φ14 |
170 |
|
5.5 |
|
20 |
150 |
105 |
75 |
55 |
2-16 |
4-Φ14 |
190 |
|
7 |
|
|
25 |
160 |
115 |
85 |
65 |
2-16 |
4-Φ14 |
205 |
|
11 |
|
|
32 |
180 |
135 |
100 |
78 |
2-18 |
4-Φ18 |
270 |
|
14 |
|
|
40 |
200 |
145 |
110 |
85 |
3-18 |
4-Φ18 |
310 |
|
30 |
|
|
50 |
250 |
160 |
125 |
100 |
3-20 |
4-Φ18 |
358 |
|
34 |
|
|
65 |
265 |
180 |
145 |
120 |
3-22 |
8-Φ18 |
373 |
|
36 |
|
|
80 |
280 |
195 |
160 |
135 |
3-22 |
8-Φ18 |
435 |
|
50 |
|
|
100 |
300 |
230 |
190 |
160 |
3-24 |
8-Φ23 |
500 |
|
69 |
|
|
125 |
325 |
270 |
220 |
188 |
3-28 |
8-Φ25 |
614 |
|
116 |
|
|
150 |
350 |
300 |
250 |
218 |
3-30 |
8-Φ25 |
674 |
|
141 |
|
|
200 |
400 |
360 |
310 |
278 |
Mar-34 |
12-Φ25 |
818 |
|
192 |
|
|
250 |
450 |
425 |
370 |
332 |
Mar-36 |
12-Φ30 |
969 |
|
207 |
|
|
300 |
500 |
485 |
430 |
390 |
Apr-40 |
16-Φ30 |
1145 |
|
400 |
|
|
350 |
550 |
550 |
490 |
448 |
Apr-44 |
16-Φ34 |
1280 |
|
631 |
|
|
400 |
600 |
610 |
550 |
505 |
Apr-48 |
16-Φ34 |
1452 |
|
900 |
|
|
450 |
650 |
660 |
600 |
555 |
Apr-50 |
20-Φ34 |
1541 |
|
1013 |
|
|
500 |
700 |
730 |
660 |
610 |
Apr-52 |
20-Φ41 |
1676 |
|
1166 |
|
|
600 |
800 |
840 |
770 |
718 |
May-56 |
20-Φ41 |
1874 |
|
1258 |
|
