閘板有兩個密封面?,?最常用的模式閘板閥的兩個密封面形成楔形

、楔形角隨閥門參數而異?,通常為?50,?介質溫度不高時為?2°52″

。楔式閘閥的閘板可以做成一個整　體

，叫做剛性閘板

；也可以做成能產生微量變形的閘板?,?以改善其工藝性?,?彌補密封面角度在加工過程中產生的偏差

，這種閘板叫做彈性閘板

。通常在升降桿上有梯形螺紋

，通過閥門頂端的螺母以及閥體上的導槽

，將旋轉運動變?yōu)橹本€運動

，也就是將操作轉矩變?yōu)椴僮魍屏?div id="jfovm50" class="index-wrap">。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時

，流體的通道完全暢通

，但在運行時，此位置是無法監視的

。實際使用時

，是以閥桿的頂點作為標志，即開不動的位置

，作為它的全開位置

。為考慮溫度變化出現鎖死現象,?通常在開到頂點位置上，再倒回?1/2－1圈

，作為全開閥門的位置

。因此，閥門的全開位置

，按閘板的位置（即行程）來確定

。

所屬分類

閘閥系列

產品附件

lhy@rcvalves.com

咨詢

詳情介紹

產品介紹：

　　閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 ,通常為 50, 介質溫度不高時為 2°52″

。楔式閘閥的閘板可以做成一個整　體

，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差

，這種閘板叫做彈性閘板

。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽

，將旋轉運動變?yōu)橹本€運動

，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時

，當閘板提升高度等于閥門通徑的1：1倍時

，流體的通道完全暢通

，但在運行時，此位置是無法監視的

。實際使用時

，是以閥桿的頂點作為標志，即開不動的位置

，作為它的全開位置

。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈

，作為全開閥門的位置

。因此，閥門的全開位置

，按閘板的位置（即行程）來確定

。

產品特點：

　　1、平底式閥座

，不出現污物堆積

，使密封更可靠
　　2、閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料

，可用于污水系統適應較惡劣的工作環境
　　3

、體積小，重量輕

，便于安裝和維修
　　4

、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力

，開關輕巧不漏水.

產品參數：

序　號	名　稱	材　料
1	手　輪	可鍛鑄鐵
2	閥桿螺母	銅合金
3	支　架	灰鑄鐵、球墨鑄鐵、鑄鋼
4	壓　蓋	球墨鑄鐵、鑄鋼
5	密封圈	丁腈橡膠、三元乙丙
6	閥　桿	不銹鋼
7	中口墊	丁腈橡膠、三元乙丙
8	閘　板	球墨鑄鐵＋三元乙丙或丁腈橡膠
9	閥　體	灰鑄鐵、球墨鑄鐵、鑄鋼

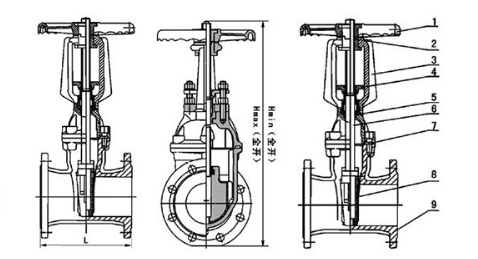

產品小樣圖：

主要連接外型尺寸:

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
Hmin(全開）	322	332	350	420	581	581	736	882	1009	1300	1380
Hmax(全開)	374	398	429	524	721	736	942	1013	1117	1655	1805
